概要

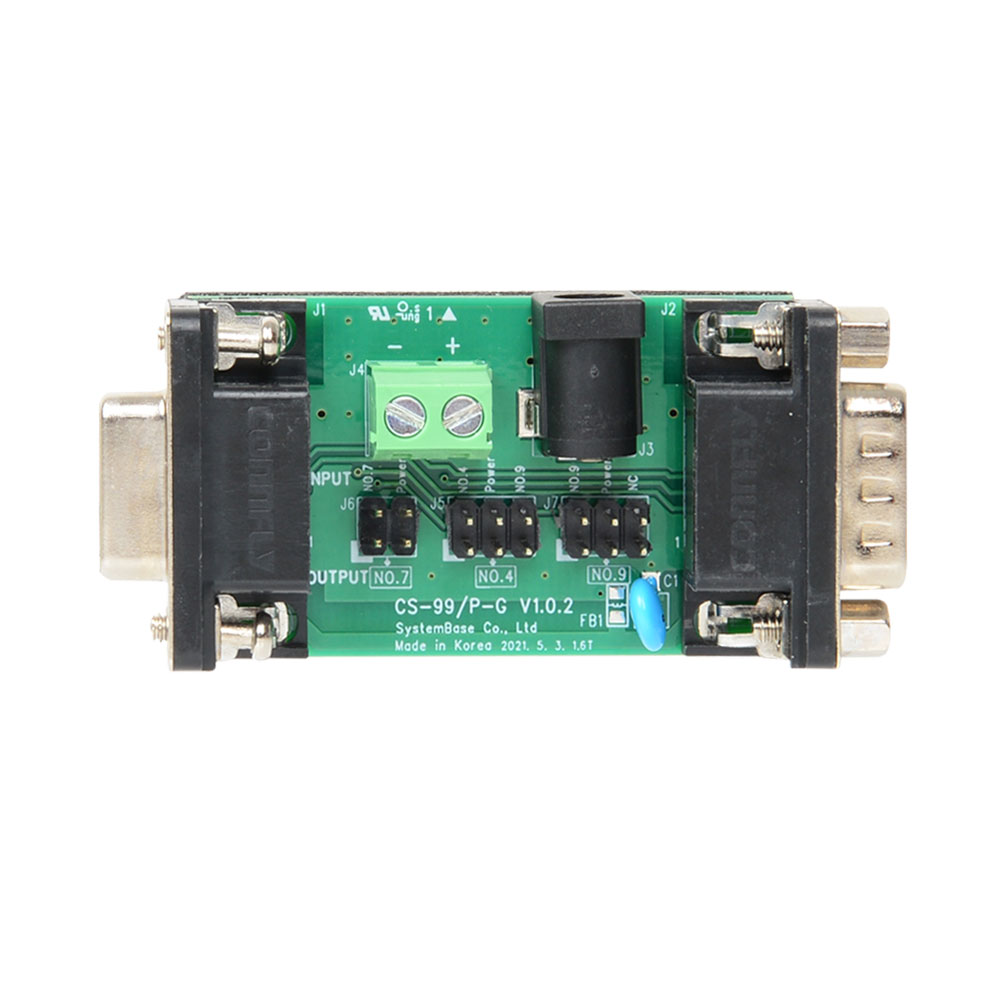

SystemBase「CS-99/P-G」は、DB9メスをDB9オスに変換しながら、外部電源をDB9の特定ピンまたは1次側の一部ピンを2次側の特定ピンに接続するDB9ジェンダーチェンジャーです。
電源供給の自由度が高く、産業用途で幅広く使用されるDsub 9pピン製品の利用をより便利にします。
機器間の接続を便利にするSystemBaseの配線用品
SystemBaseは、ターミナルブロックアダプタ、変換ケーブル、ジェンダーチェンジャーやサージフィルターなど、さまざまな種類や極性のコネクタ間の配線をより便利にするシリアル配線用品を取り揃えています。
ハードウェア
| 接続方式 | 1:1 接続 (※ CS-99/P-G 1, 6, 8 Non Support) 電源接続 (Pin No. 4, 7, 9 Support) 結線変換 (Pin 9 ⇒ 4) |
|---|---|

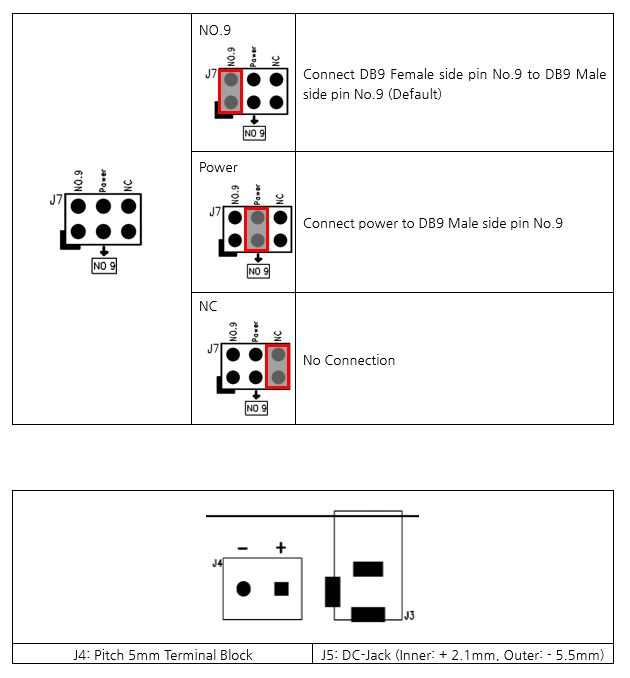

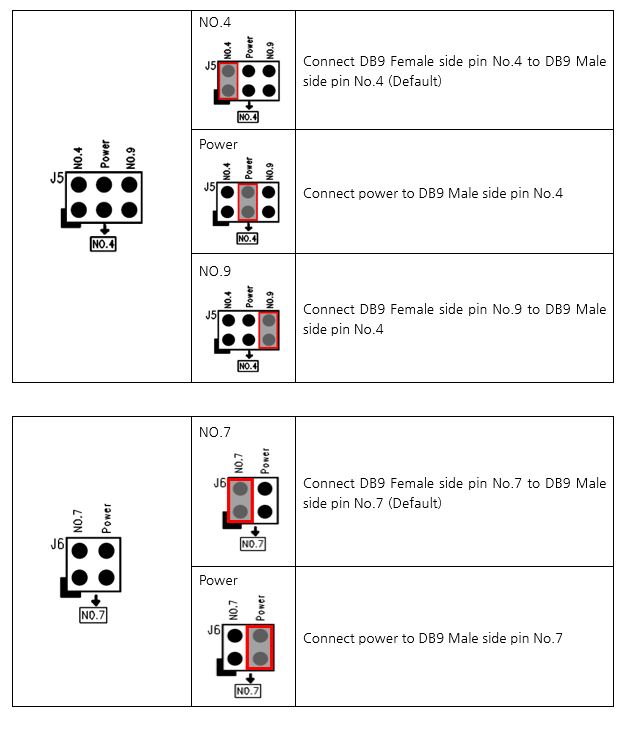

| 結線設定 | ジャンパにより設定 (2.54mm ピッチ) |
| 電源入力端子 | DC-Jack (内径 2.1mm, 外径 5.5mm) ターミナルブロック (5mmピッチ) |

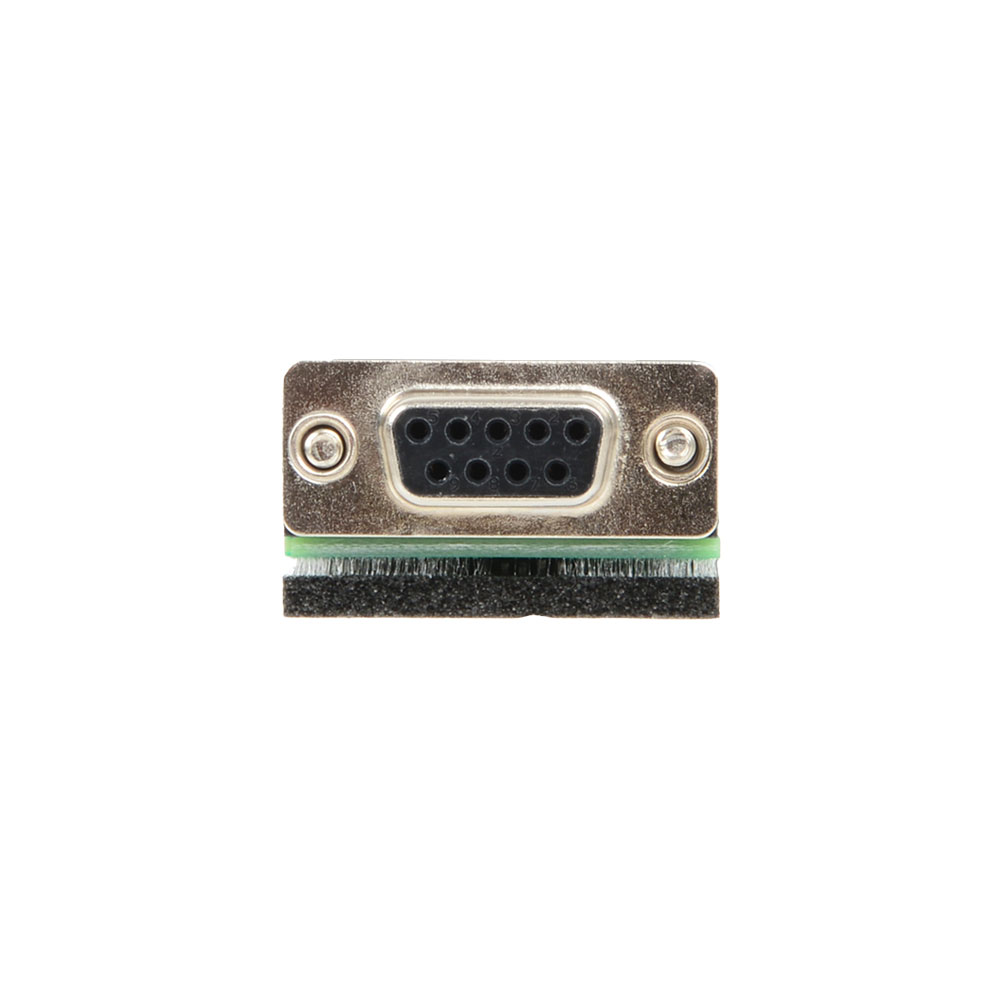

| DSUB端子 | 1次側 : DB9 メス 2次側 : DB9 オス |

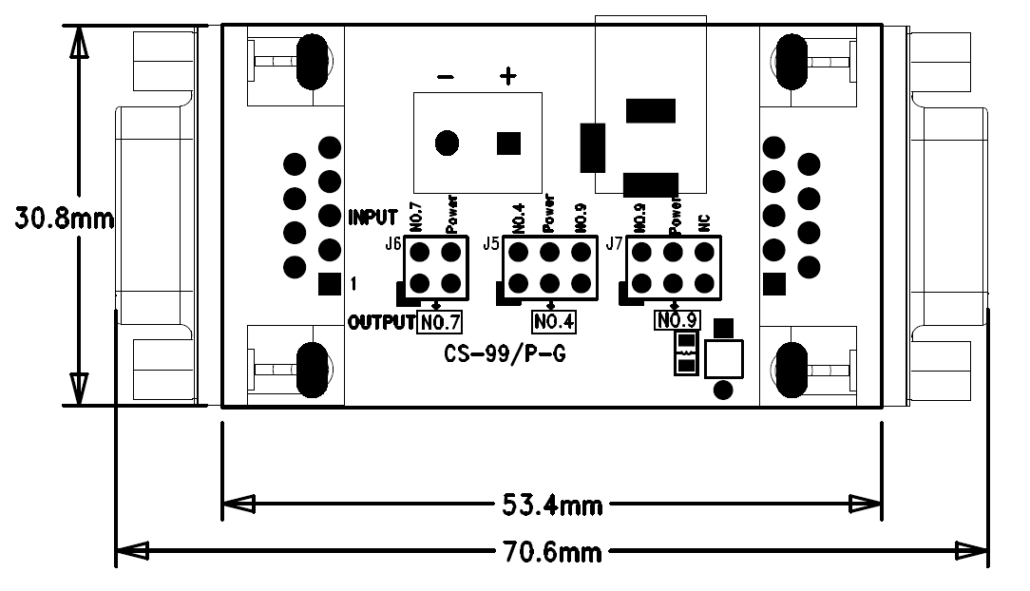

| 寸法 | 70.6(W) x 30.8(L) x 21 (H) mm |
| 重量 | 27g |
| 動作温度 | -40 ~ 85℃ |
| 湿度 | 5~90% 非結露 |
※ When connecting two or more jumpers with power or with other NO. wiring using CS-99/P-G, caution is required due to short circuits, reverse voltages and so on. Therefore, please check in advance before applying them.
