概要

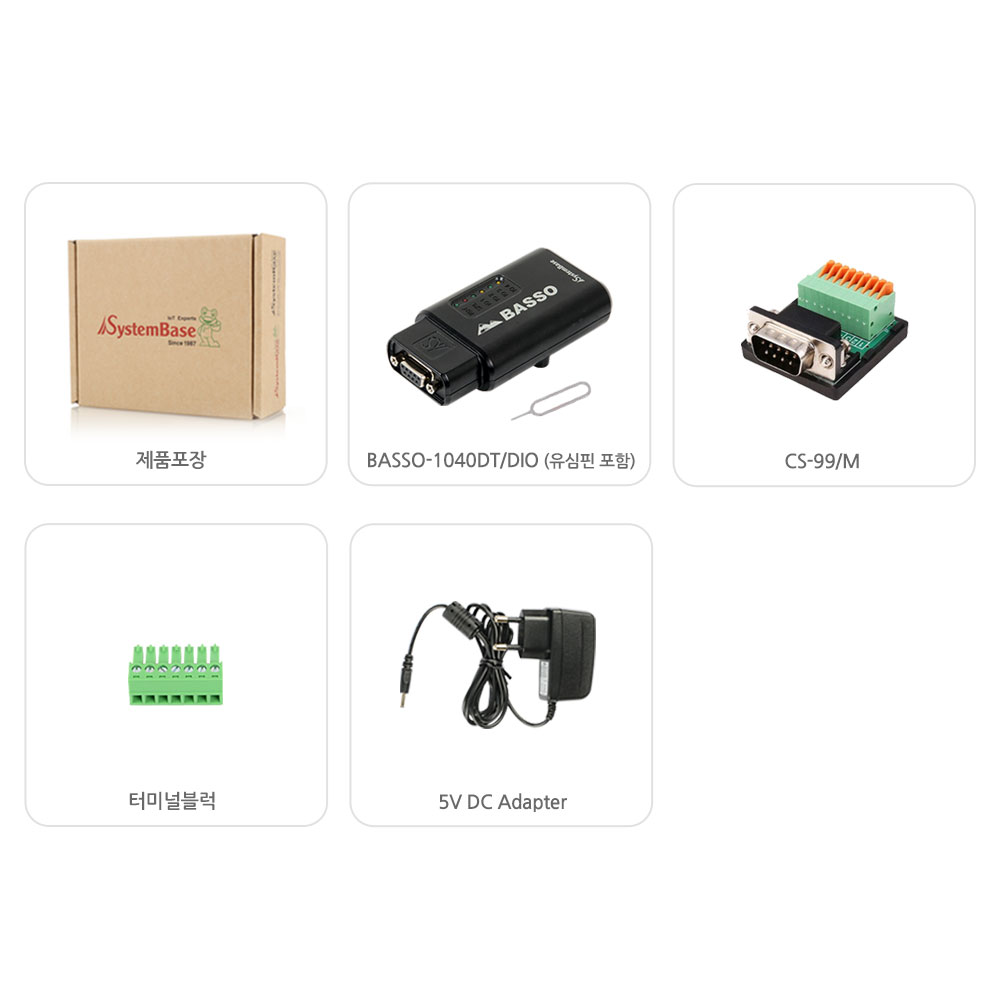

SystemBase 「BASSO-1040DT/DIO」は産業現場で広く使われる接点スイッチ、センサー及び計測器または制御装置と連結して使用されるデジタル入力、出力装置をRS232/422/485規格に変換通信する多機能デバイスです。
工場などの産業現場ではPLCと通信したりPLCを活用して機械や設備の制御、測定など様々な場面でデジタル入出力装置が使用されています。
BASSO-1040DT/DIOは汎用的なRS232/422/485のようなシリアル規格とモードバスプロトコルに対応。様々なユーザー環境に合わせて信頼性の高い通信を提供します。
さまざまな用途に幅広く対応
RS232、RS422、RS485のシリアル機器に接続することで、遠隔地にある各種センサーや機器の通信、制御、モニタリングに使用できます。
高性能および優れた信頼性
BASSO-1040DT/DIOは不安定な産業現場の特性を考慮し、シリアルポートやアナログ入力による過電圧入力などの感電防止対策を施し、信頼性の高い部品を採用することで、優れた信頼性と高性能を実現しています。
設定や動作チェックに便利なソフトウェアユーティリティ
BASSO-1040DT/DIO設定のためのWindows用ユーティリティプログラム(BASSO-IO Config)を一緒に提供します。
ユーティリティを通じてシリアルとI/O設定を手軽に行えます。
シリアル
| インターフェイス | RS232, RS422, RS485 |
|---|---|
| プロトコル | Modbus Serial |

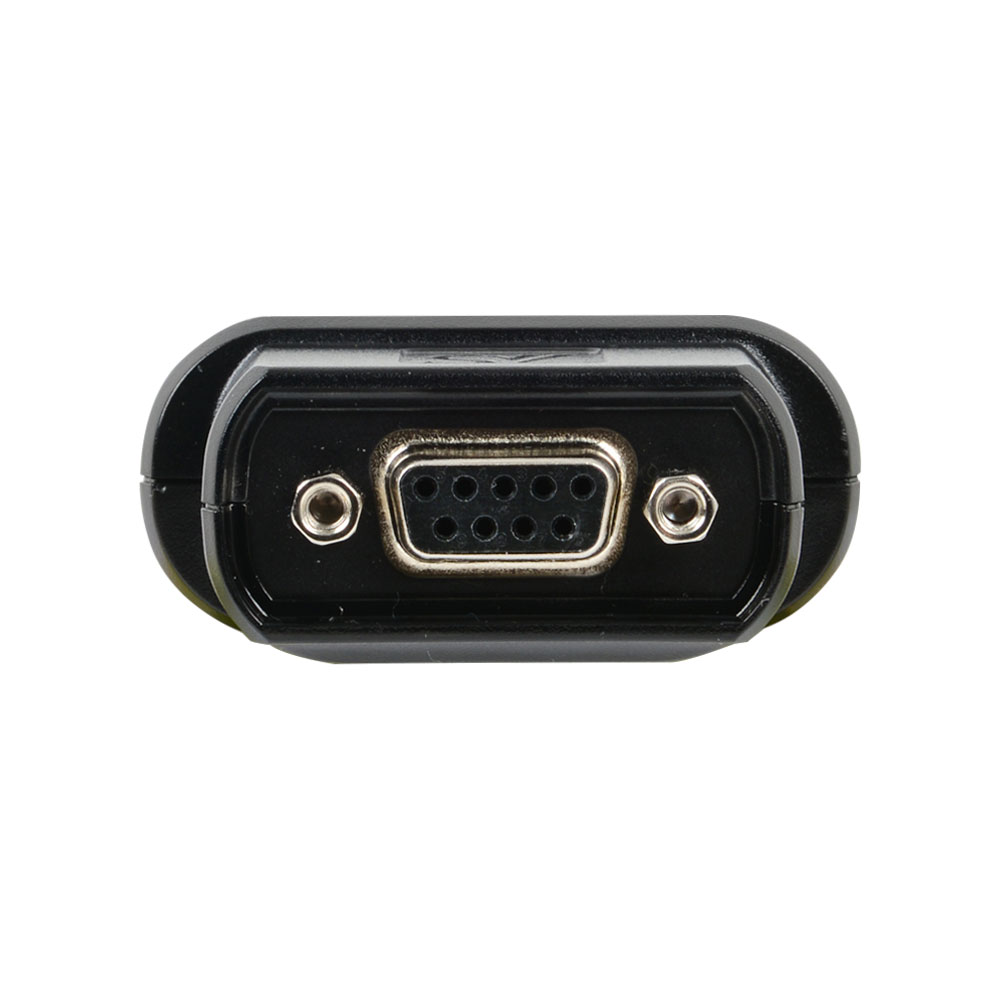

| シリアル端子形状 | DCE(DB9メス) |
| 信号線 | RS232: TXD, RXD, RTS, CTS, GND RS422: TXD+, TXD-, RXD+, RXD- RS485: TRXD+, TRXD- |
| データビット | 8 |
| ストップビット | 1, 2 |
| 通信速度 | 最大 921.6kbps |
| 保護 | 最大 ±15kV |

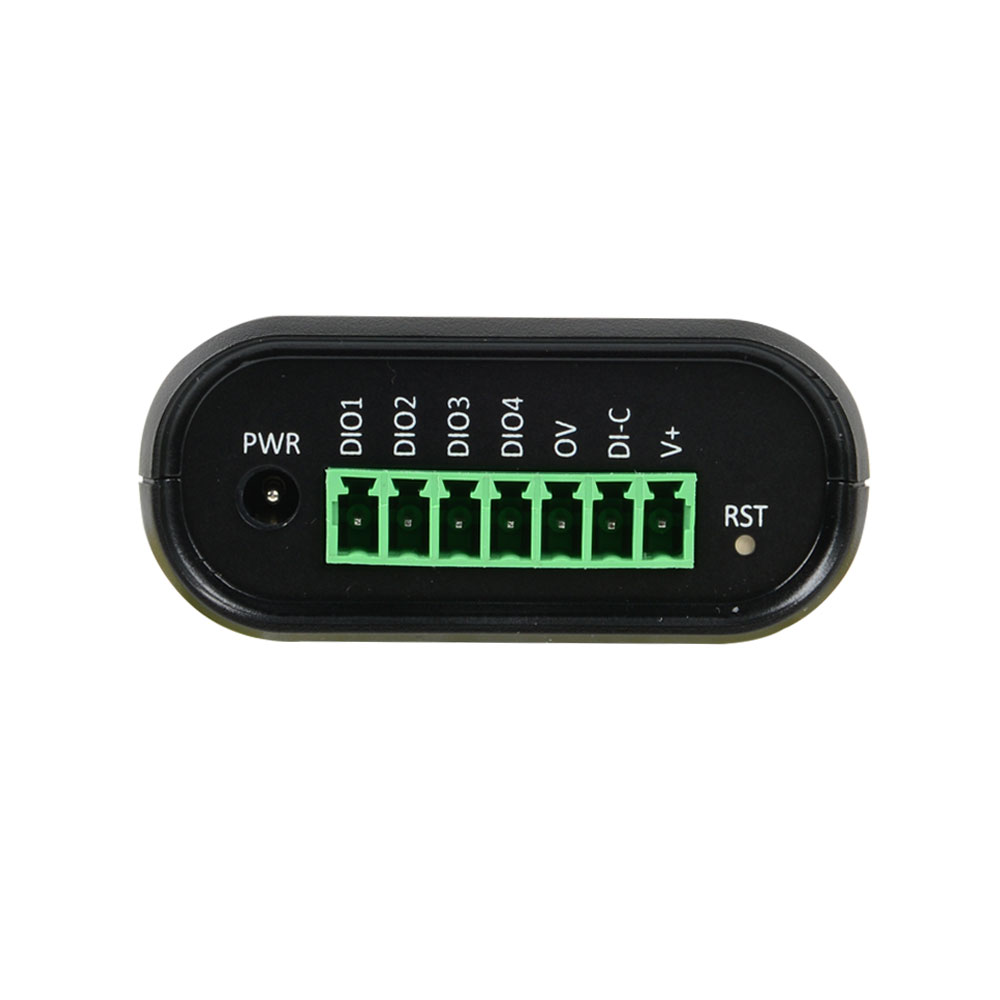

Digital Input/Output
| 入出力構成選択 | DI*2ch + DO*2ch または DI*4ch or DO*4ch |
|---|---|
| デジタル入力 | 4 チャンネル (Wet Contact) |
| デジタル入力モード | デジタル入力またはイベントカウンタ (1kHz) |
| デジタル出力 | 4 チャンネル (Sink) |
| デジタル出力モード | デジタル出力またはパルス出力 (500Hz) |
| 出力電流 | 各チャンネル 500mA |
| アイソレーション保護 | 1500Vrms for 1minute |
| 電源 | 12 ~ 24V (ターミナルブロック) |
ハードウェア
| 電源 | 5 ~ 24V (DC-Jack), 外径3.47mm, 内径1.35mm
|
|---|---|
| LED | RDY(Green), SRL(Red), DIO1&3(Green), DIO2&4(Yellow) |
| 寸法 | 102.5(W) x 54.5(L) x 24.5(H) mm |
| 重量 | 68g |
動作環境
| 動作温度 | -40~85 ℃ |
|---|---|
| 保管温度 | -40~85 ℃ |
| 湿度 | 5~90% 非結露 |
