sLAN/all (RS232/422/485)
    – RS232/422/485toLANコンバータ
    – RS232/422/4851ポート、最大通信速度921.6Kbps
    – 10/100Mbpsイーサネット1ポート
    – 産業用動作温度-40~85℃
  • Overview
  • Specification
  • Pin Assignment
  • Dimension
  • Download

概要

SystemBase 「sLAN/all」は、RS232/422/485のシリアル機器にイーサネット有線通信機能を提供する超小型有線ゲートウェイ型コンバータです。 通信規格はIEEE802.310/100Base-TXに対応し、RS232 DB9コネクタを装着してRS232/422/485規格のシリアルポートが適用された装備で簡単に適用できるゲートウェイ装備でシリアル区間最高921.6Kbpsの通信速度とイーサネット区間最高100Mbpsを通信速度にサポートします。sLAN/allはネットワーク(TCP/IP)を通じて連結された装置の遠隔制御、モニタリング、データ通信を支援するためにCOM Redirectorプログラムを提供し、接続されたシリアル装置を別途のプログラム修正なしに直ちに使用することができます。



シリアル接続機器をネットワーク経由で利用

シリアルI/Fを持つ機器をイーサネットに接続して、ネットワーク経由で通信・制御・モニタリングができます。



高性能および優れた信頼性

国内超小型サイズの高性能シリアルコンバータsLAN/allは不安定な産業現場で高い信頼性を保障するために過電圧、過電流に対する多様な防止策と共に高い信頼性を持った部品を採用して高性能と優秀な信頼性を同時に提供します。



設定や動作チェックに便利なソフトウェアユーティリティ

sLAN/allで使用できる様々な無料ユーティリティプログラムを提供します。
COM Port Redirector:仮想シリアルポートプログラムでどこでも簡単に仮想シリアルポートを生成し、複雑な設定およびソフトウェア変更なしにシリアル通信機能を提供
SG Config:Windows用簡単設定ユーティリティで手軽に設定機能を提供

ネットワーク

プロトコルTCP, UDP, ICMP, DHCP, HTTP, IPv4

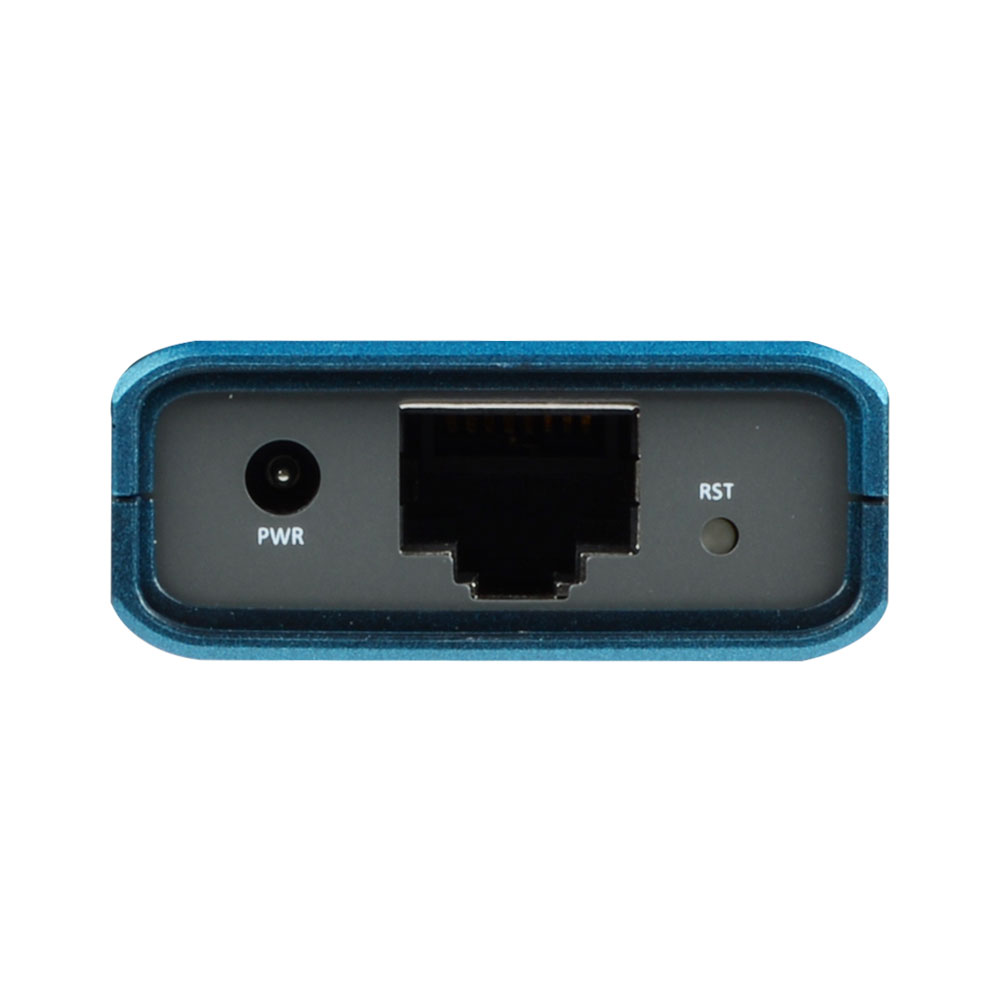

イーサネット10/100 Mbps RJ-45 Port x 1

シリアル

通信ポート数1 Serial Port

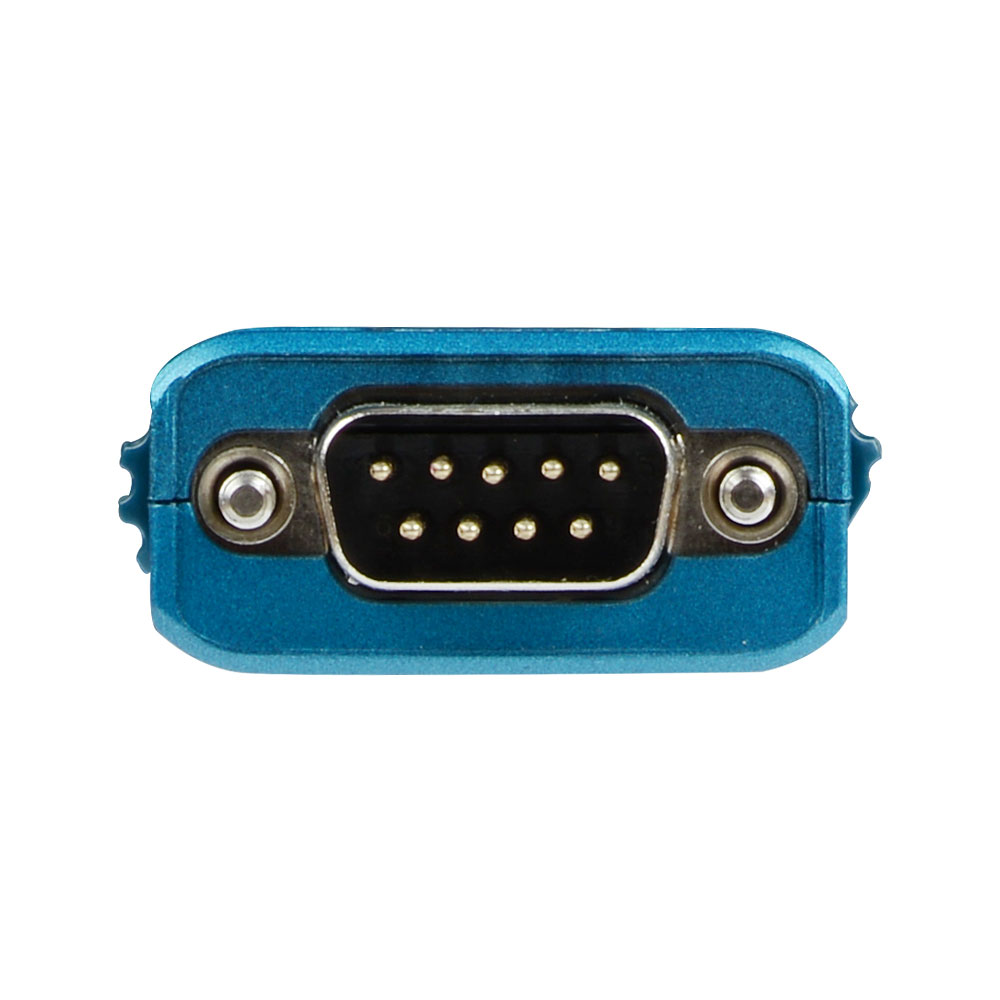

インターフェイスRS232/422/485 (DB9)
通信速度最大921.6 Kbps
信号ピン配置図参照
データビット5, 6, 7, 8
ストップビット1, 2
パリティNone, Even, Odd
フロー制御RTS/CTS, XON/XOFF

ソフトウェア

OSRTOS
管理ツールWeb, TestView™
設定Web, SG Config
対応OSWindows 7 以降

ハードウェア

LEDRDY, TXD, RXD
電源入力

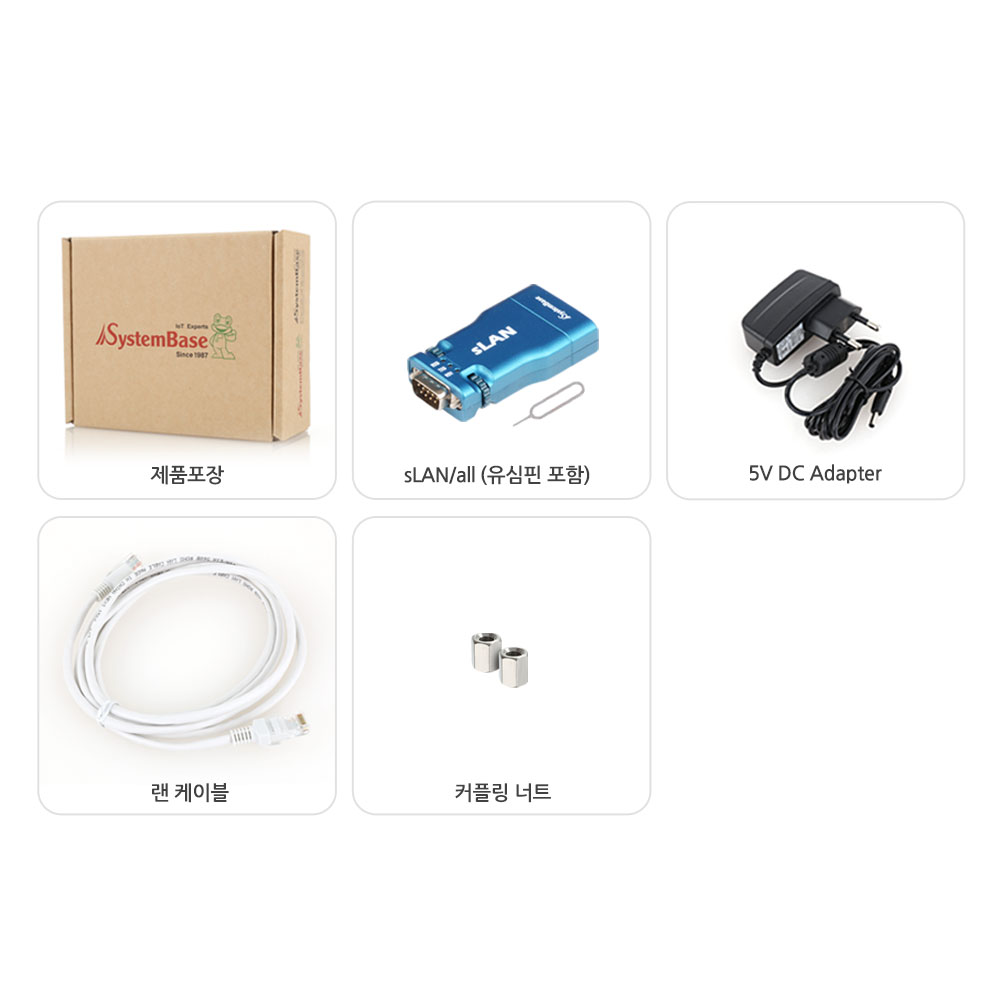

DC 5V/1A Adapter, 消費電力: 1W, 外径3.47mm, 内径1.35mm

寸法40.9(W) x 74.0(L) x 16.5(H)mm
重量34.7g

動作環境

動作温度-40~85℃
保管温度-40~85℃
湿度5~95% 非結露

認証

認証CE, KC
