概要
SystemBase 「sLAN/all PoE」は、RS232/422/485機器にPoE対応イーサネットへのコネクティビティをもたらす、超小型シリアルイーサネットコンバータです。IEEE802.310/100Base-TX、IEEE802.3afのイーサネット通信規格に対応した、RS232/422/485機器に接続できるゲートウェイとして利用できます。シリアル区間は最大921.6Kbps、イーサネット通信は最大100Mbpsでの通信が可能。ネットワーク(TCP/IP)を通じて接続された機器の遠隔制御、モニタリング、データ通信設定用のユーティリティ「COM Port Redirector」により、便利に使用できます。
シリアル接続機器をネットワーク経由で利用
シリアルI/Fを持つ機器をイーサネットに接続して、ネットワーク経由で通信・制御・モニタリングができます。
高性能および優れた信頼性
不安定な産業現場の特性を考慮して、イーサネットまたはシリアルポートを通じて引き込まれる過電圧などの電気的衝撃に対する防止策の適用と信頼性の高い部品を使用して優れた信頼性と高い性能を同時に提供します。
設定や動作チェックに便利なソフトウェアユーティリティ
sLAN/all PoEで使用できる様々な無料ユーティリティプログラムを提供します。
COM Port Redirector:仮想シリアルポートプログラムでどこでも簡単に仮想シリアルポートを生成し、複雑な設定およびソフトウェア変更なしにシリアル通信機能を提供
SG Config:Windows用簡単設定ユーティリティで手軽に設定機能を提供
ネットワーク
| プロトコル | TCP, UDP, ICMP, DHCP, HTTP, IPv4 |
|---|---|

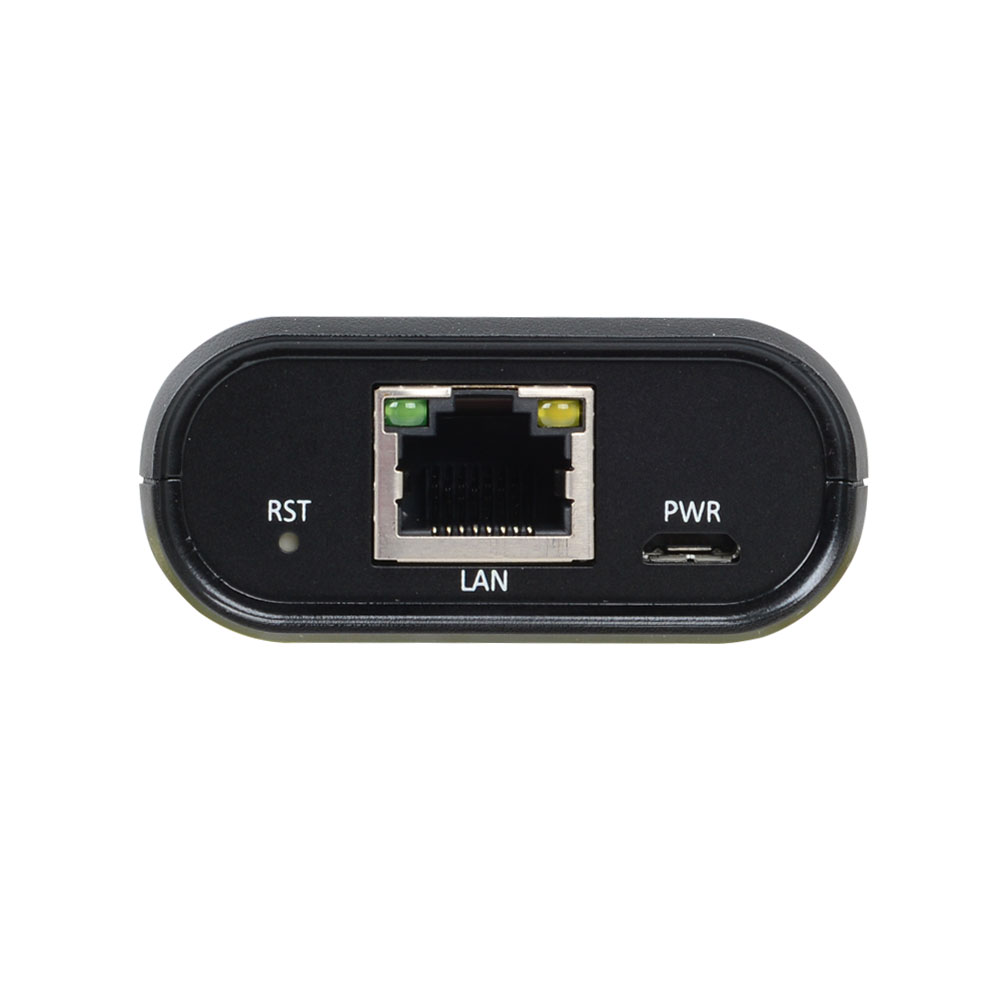

| イーサネット | 10/100 Mbps RJ45 Port x 1 |
| Power over Ethernet(PD) | IEEE 802.3 10/100 Base-TX , IEEE 802.3af |
シリアル
| 通信ポート数 | 1 Serial Port |
|---|---|

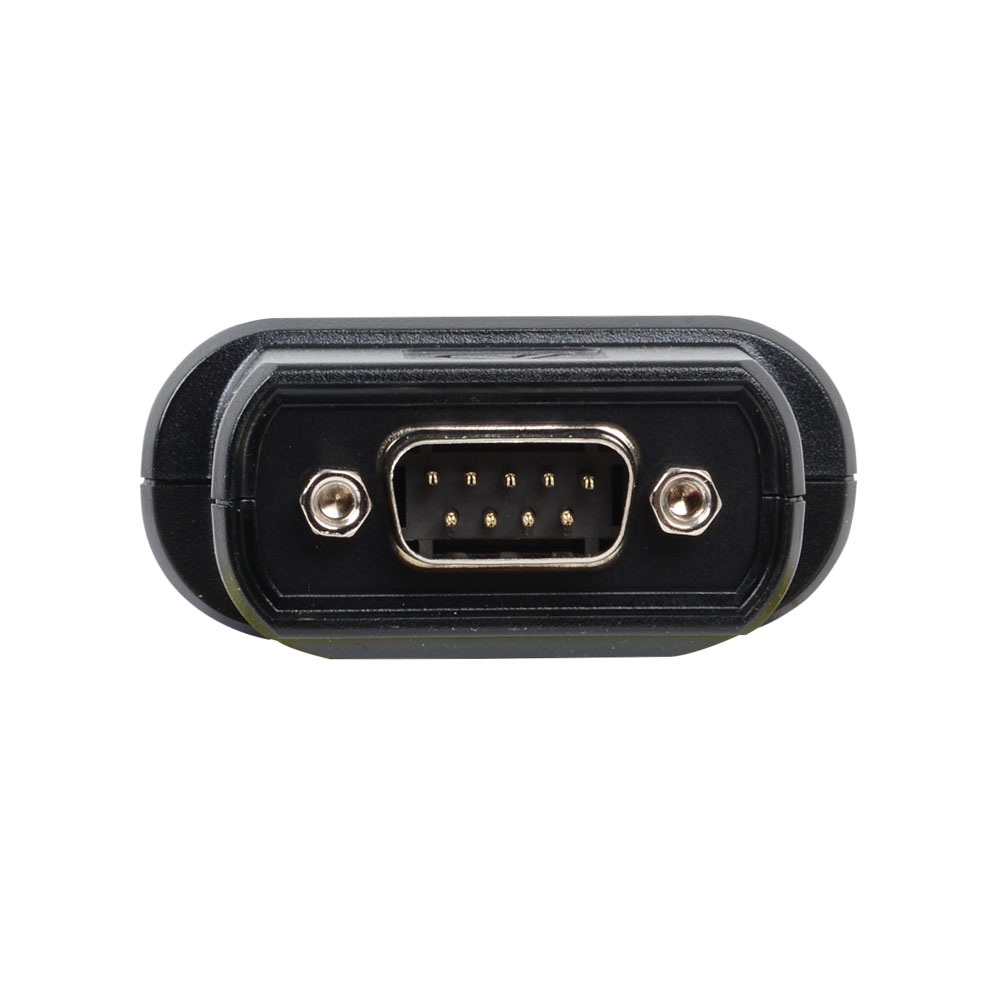

| インターフェイス | RS232/422/485 (DB9) |
| 通信速度 | 最大 921.6 Kbps |
| 信号 | ピン配置図参照 |
| データビット | 5, 6, 7, 8 |
| ストップビット | 1, 2 |
| パリティ | None, Even, Odd |
| フロー制御 | RTS/CTS, XON/XOFF |
ソフトウェア
| OS | RTOS |
|---|---|
| 管理ツール | Web, TestView™ |
| 設定 | Web, SG Config |
| 対応OS | Windows 7 以降 Windows Server 2008 以降 |
ハードウェア
| LED | RDY, TXD, RXD |
|---|---|
| 電源 | USB 5V/500mA, Micro USB Type B |
| 電源(PoE) | 48V 入力 , 最大 12.95W |
| 寸法 | 54.5(W) x 102.5(L) x 24.5(H)mm |
| 重量 | 79g |
動作環境
| 動作温度 | -40~85℃ |
|---|---|
| 保管温度 | -40~85℃ |
| 湿度 | 5~95% 非結露 |
認証
| 認証 | KC |
|---|
