概要

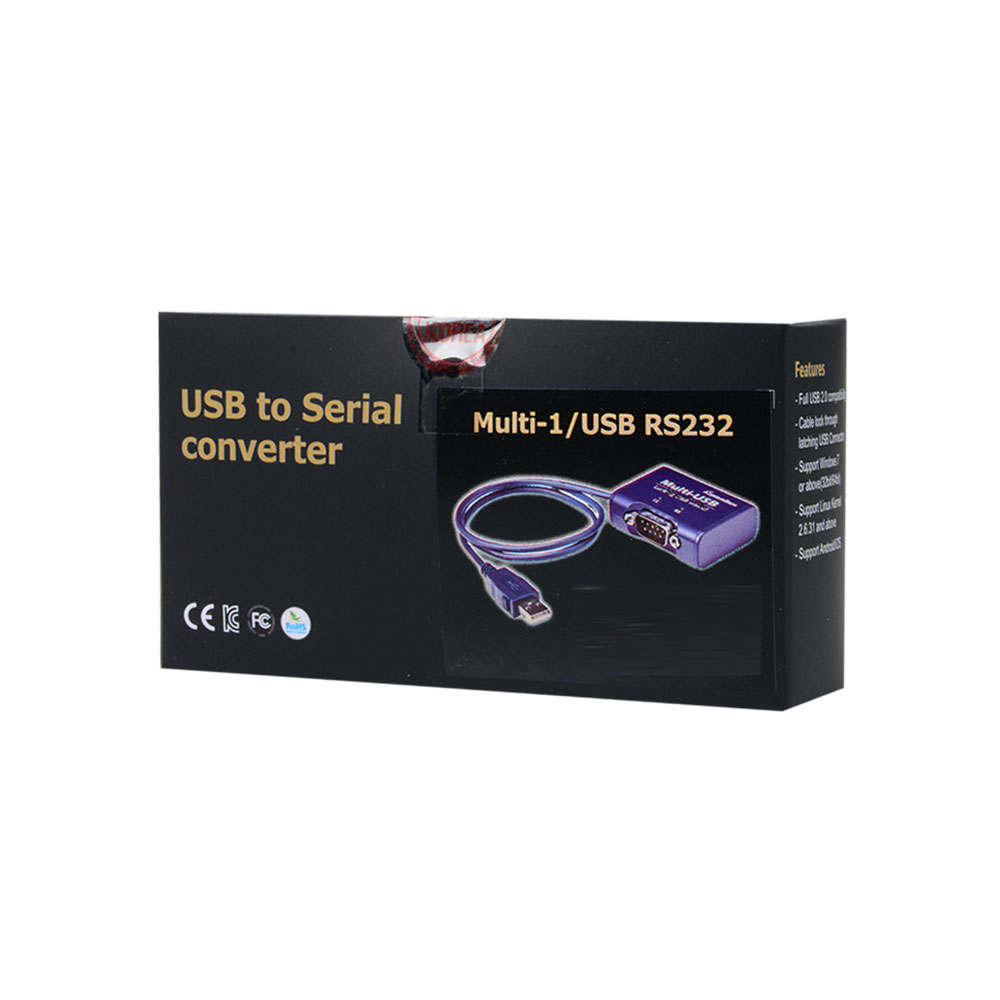

SystemBase「Multi-1/USB RS232」は、PCのUSB端子に接続するだけでシリアル通信ポートを追加できるUSBシリアル通信アダプタです。
USB Full-Speed、最大921.6Kbpsのシリアル通信に対応し、15KVサージプロテクター、通信状態を示すLEDを備えています。研究開発からOA、FAなどさまざまな分野に適合する汎用USBシリアルアダプタです。
ロッキングUSBケーブルによる脱落防止
SystemBaseのUSBシリアル商品には、USB端子にケーブルの脱落を防止するロッキングラッチ機構を備えています。Locking USB Cableによりコネクタ部分にロック装置がされていて外部衝撃によってUSBが簡単に抜けることを防ぎます。
バスインターフェイス
| 仕様 | USB Specification Rev 2.0、Full-Speed |
|---|
シリアル
| インターフェース | RS232 |
|---|---|
| 通信ポート数 | 1 |
| 通信速度 | 最大921.6 Kbps |
| 信号 | TXD、RXD、GND、RTS、CTS、DTR、DSR、DCD、RI(+5V 不可) |
| データビット | 7、8 |
| ストップビット | 1、2 |
| パリティー | None、Even、Odd |
| 保護機能 | ±15KV 衝撃電気信号から自己保護 |
| フロー制御 | ハードウェア又はソフトウェアによるRTS/CTS、XON/XOFF制御 |
ハードウェア
| コントローラ | FT231XQ |
|---|---|
| ボードコネクタ | DB9 Male |
ソフトウェア
| OS | – Windows 7 以降 – Windows Server 2008 以降 – Linux |
|---|---|
| ユーティリティ | TestView |
動作環境
| 動作温度 | 0 ~ 50 ℃ |
|---|---|
| 保管温度 | -20 ~ 80 ℃ |
| 湿度 | 5~95% 非結露 |
認証
| 認証 | CE、FCC、KC |
|---|
