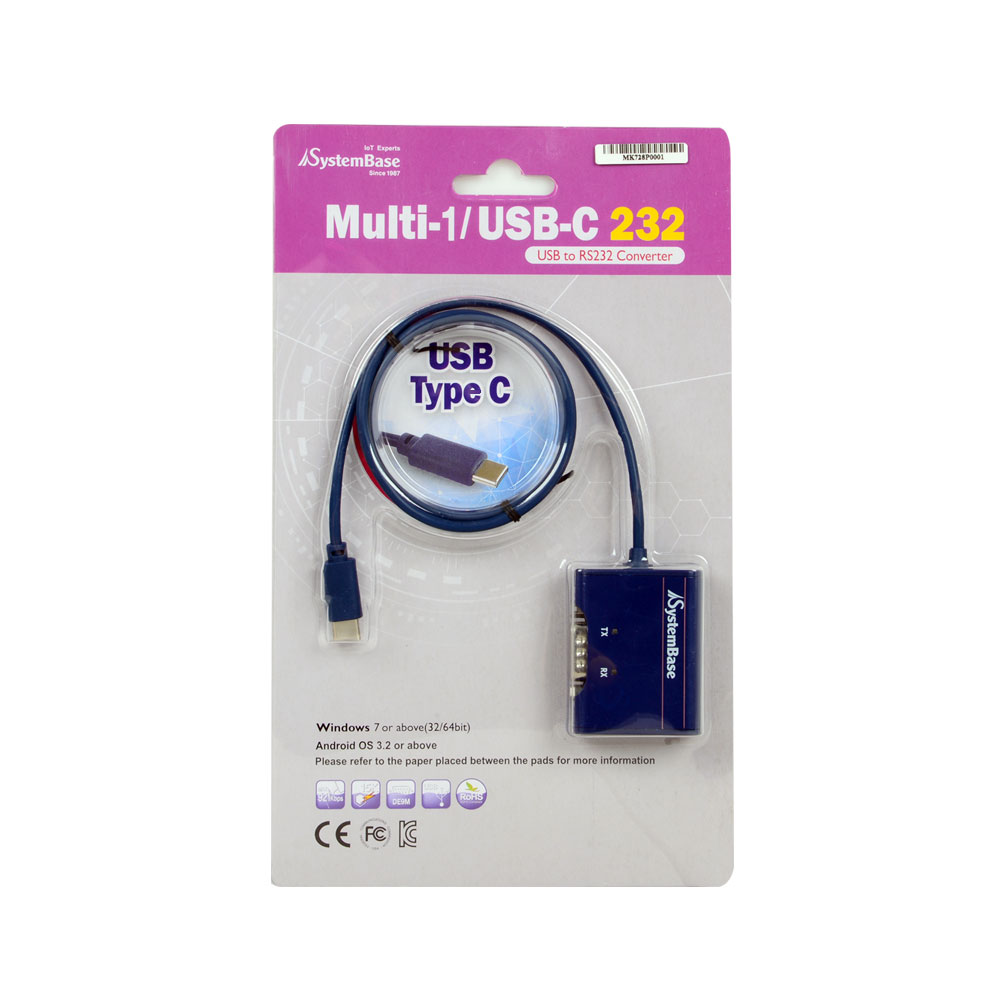

Multi-1/USB-C232(PC、スマートフォン用)
    – USB TypeC 1ポートシリアル通信アダプター
    – ロッキングラッチ機構つきUSB端子
    – USB Rev2.0 Full-Speed対応
    – RS232(DB9 Male)シリアルインタフェース
  • Overview
  • Specification
  • Pin Assignment
  • Dimension
  • Download

概要

SystemBase 「Multi-1/USB-C232」は、PC、スマートフォン、タブレットのUSB Type Cポートを利用してシリアルポートを追加するUSBシリアルコンバーターです。

通信状態を示すLED、15KVサージ保護を備え、最大921.6Kbpsでのシリアル通信が可能。USB2.0 Full-Speed規格でPCやAndoroid OSのモバイル機器に接続できます。USBのPnPで簡単にインストールが可能。Multi-1/USB-C232はRS232通信インターフェースをサポートし、研究開発、OA、FAなど幅広く利用できます。
Android OSにも対応し、スマートフォンやタブレット端末等のモバイル機器を利用したシリアル通信端子を備えた機器の保守点検等にも便利です。

バスインターフェイス

仕様USB Specification Rev 2.0, Full-Speed
コネクタUSB Type C

シリアル

インターフェースRS232(DB9)
通信ポート数1
通信速度最大921.6 Kbps
信号線RS232: TXD, RXD, RTS, CTS, DTR, DSR, DCD, RI
データビット7, 8
ストップビット1, 2
パリティーNone, Even, Odd
保護機能±15KV ESD Protection
フロー制御RTS/CTS, XON/XOFF

ハードウェア

コントローラFT232R
コネクタDB9 Male

ソフトウェア

OS

– Android OS

– Windows 7 以降, Linux kernel 2.6 以降

動作環境

動作温度0 ~ 50 ℃
保管温度-20 ~ 70 ℃
湿度5~90% 非結露

認証

認証KC, CE, FCC
