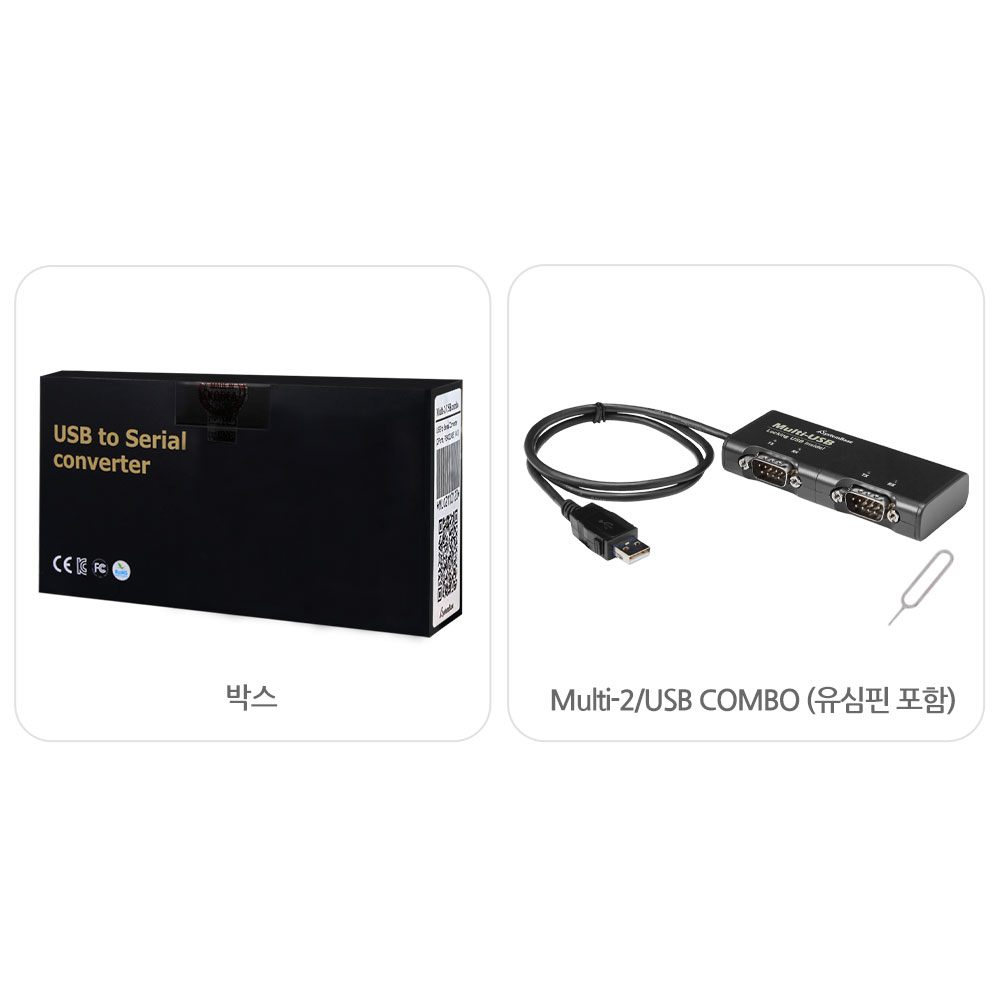

Multi-2/USB COMBO (RS422/RS485)
    – ロッキングラッチ機構つきUSB端子
    – USB用2ポートシリアル通信アダプター
    – USB Rev 2.0 High-Speed対応
    – RS422/RS485(DB9 Male)シリアルインタフェース
  • Overview
  • Specification
  • Pin Assignment
  • Dimension
  • Download

概要

SystemBase「Multi-2/USB Combo」は、PCのUSB端子に接続するだけでシリアル通信ポートを2ポート追加できるUSBシリアル通信アダプタです。

USB2.0 High-Speedとシリアル通信速度921.6Kbps対応および15KVサージプロテクター、通信状態を示すLEDを備え、研究開発からOA、FAなどさまざまな分野に適合する汎用USBシリアルアダプタです。
背面のディップスイッチにより、RS422 Point to Pointモード/Multi-Dropモード、RS485 Echoモード/Non-Echoモード、終端抵抗のON/OFFの切替えが可能です。



オートトグリングの利便性

Multi-2/USB ComboはRS422/RS485通信のためのオートトグリング機能を提供します。 この機能はRS422のマルチドロップ網が構成されたり、RS485網で出力信号同士の衝突を防ぐ役割をします。 この機能がハードウェアまたはソフトウェア的に提供されるため、簡単にセットアップ画面でセットするだけで便利な機能です。



スルーレート制限機能

シリアル通信時の電磁波放出を抑制するスルーレート制限機能を備えています。電磁波の影響に敏感な研究室や病院の計測器や医療機器等が、データ通信時に発生するノイズの影響により誤動作が発生するおそれがある場合などにスルーレート制限機能を有効化してノイズを抑制することができます。スルーレート制限有効化時には通信速度が最大250Kbpsに制限されます。

バスインターフェイス

仕様USB Specification Rev 2.0, High-Speed

シリアル

インターフェースRS422/RS485(Combo)
通信ポート数2
通信速度最大921.6Kbps
信号線– RS422: TXD+, TXD-, RXD+, RXD-, RI(+5V 不可)
– RS485: TRXD+, TRXD-
データビット7, 8
ストップビット1, 2
パリティーNone, Even, Odd
保護機能±15KV KV衝撃電気信号から自己保護
通信信号衝突防止 ハードウェアによるオートトグリング制御

ハードウェア

コントローラFT2232H
ボードコネクタDB9 Male

ソフトウェア

OS– Windows 7 以降
– Windows Server 2008 以降
– Linux
ユーティリティ TestView

動作環境

動作温度0 ~ 50 ℃
保管温度-20 ~ 80 ℃
湿度5~95% 非結露

認証

認証CE, FCC, KC
