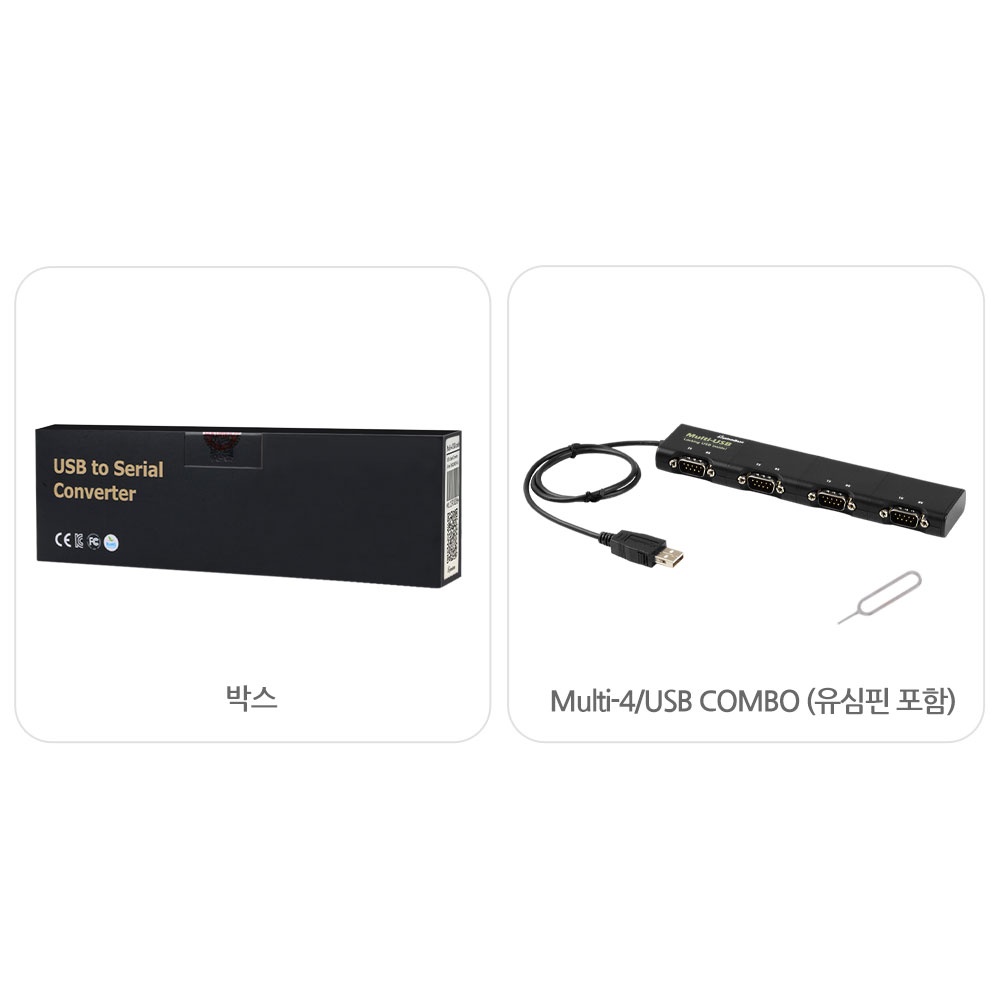

Multi-4/USB COMBO (RS422/RS485)
    – USB用4ポートシリアル通信アダプタ
    – USB Rev 2.0 High-Speed対応
    – RS422/RS485(DB9 Male)シリアルインタフェース
    – 最大通信速度 921.6Kbps
  • Overview
  • Specification
  • Pin Assignment
  • Dimension
  • Download

概要

SystemBase 「Multi-4/USB Combo」は、PCのUSB端子に接続するだけでシリアル通信ポートを4ポート追加できるUSBシリアル通信アダプタです。

USB2.0 High-Speedとシリアル通信速度921.6Kbps対応および15KVサージプロテクター、通信状態を示すLEDを備え、研究開発からOA、FAなどさまざまな分野に適合する汎用USBシリアルアダプタです。
裏面のディップスイッチによりRS422 Point to PointモードとMulti-DropモードをRS485 EchoモードとNon-Echoモードを簡単に切替えられるほか、通信線の状況に合わせてターミナル抵抗もON/OFFできます。



オートトグリングの利便性

Multi-4/USB ComboはRS422/RS485通信のためのオートトグリング機能を提供します。 この機能はRS422のマルチドロップ網が構成されたり、RS485網で出力信号同士の衝突を防ぐ役割をします。 この機能がハードウェアまたはソフトウェア的に提供されるため、簡単にセットアップ画面でセットするだけで便利な機能です。



スルーレート制限機能

RS422/RS485通信時に電磁波放出を抑制するスルーレート制限機能を備えています。 データ通信時に発生するノイズにより、医療機器等の誤作動が生じたり、ピン配置図や通信データが誤って伝達される場合があります。 こうしたノイズの悪影響を低減することができるのがスルーレート制限機能です。 有効時は最高通信速度は250Kbpsに制限されます。 このような機能は病院、研究室など電磁波に敏感な環境で主に使われます。

バスインターフェイス

仕様USB Specification Rev 2.0, High-Speed

シリアル

インターフェースRS422/RS485(Combo)
通信ポート数4
通信速度最大921.6Kbps
信号線– RS422: TXD+, TXD-, RXD+, RXD-, RI(+5V 不可)
– RS485: TRXD+, TRXD-
データビット7, 8
ストップビット1, 2
パリティーNone, Even, Odd
保護機能±15KV 衝撃電気信号から自己保護
通信信号衝突防止 ハードウェアによるオートトグリング制御

ハードウェア

コントローラFT4223H
ボードコネクタDB9 Male

ソフトウェア

OS– Windows 7 以降
– Windows Server 2008 以降
– Linux
ユーティリティ TestView

動作環境

動作温度0 ~ 50 ℃
保管温度-20 ~ 80 ℃
湿度5~95% 非結露

認証

認証CE, FCC, KC
