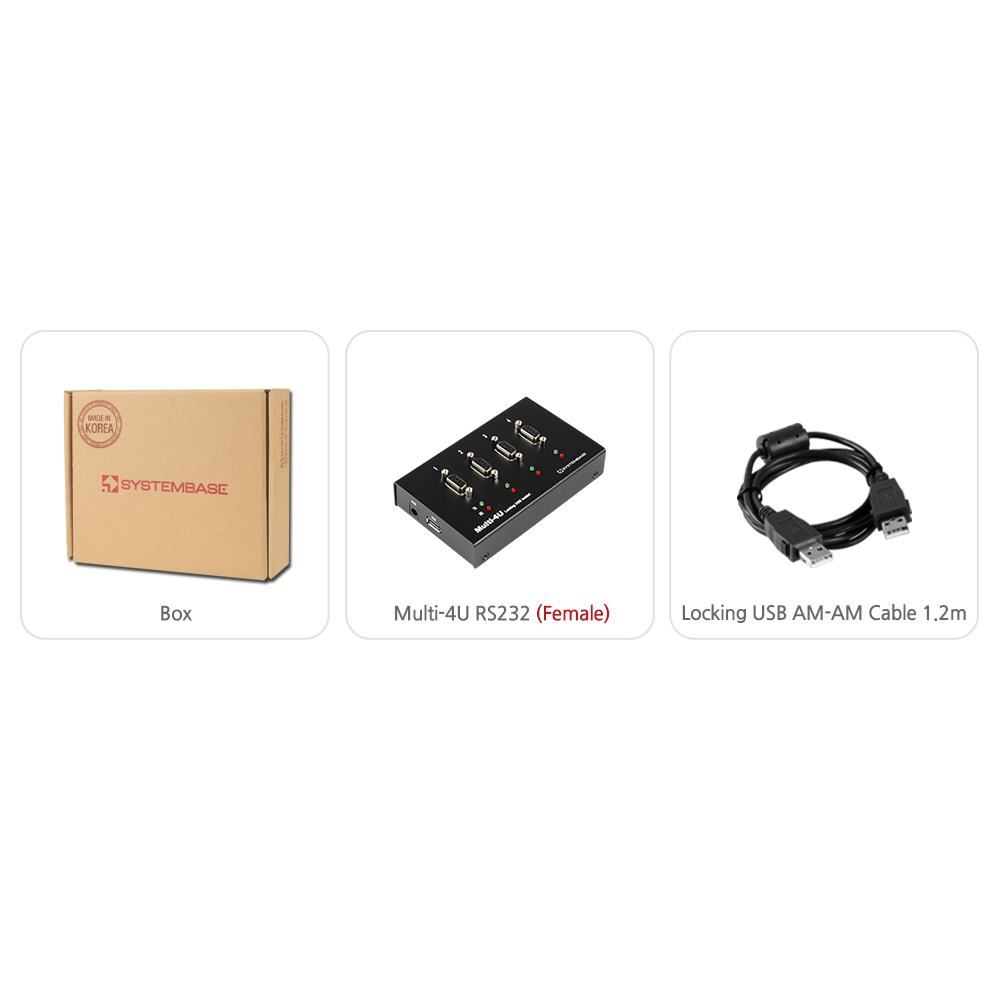

Multi-4U RS232
    – ロッキングラッチ機構つきUSB端子
    – USB用4ポートシリアル通信アダプタ
    – USB Rev2.0 High-Speed対応
    – RS232(DB9 Female)シリアルインタフェース
  • Overview
  • Specification
  • Pin Assignment
  • Dimension
  • Download

概要

SystemBase「Multi-4U RS232」は、PCのUSB端子に接続するだけでシリアル通信ポートを4ポート追加できるUSBシリアル通信アダプタです。

USB2.0 High-Speedとシリアル通信速度921.6Kbps対応および15KVサージプロテクター、通信状態を示すLEDを備え、研究開発からOA、FAなどさまざまな分野に適合する汎用4ポートUSBシリアルアダプタです。


9番ピンによる電源供給

Multi-4U RS232はDB9 9番ピンを通じて+5Vをジャンパーセッティングを通じてRI信号線の代わりに外部に供給することができます。 この機能はシステムベースが世界で初めて採用した方式ですが、バーコードリーダなどに簡単に電源を供給することができます。 すなわち、電源アダプターなどが必要なく追加的な費用を減らすことができ、きれいな環境提供とメンテナンスに多い利点です。

バスインターフェイス

仕様USB Specification Rev 2.0, High-Speed

シリアル

インターフェースRS232
通信ポート数4
通信速度最大921.6 Kbps
信号線TXD, RXD, GND, RTS, CTS, DTR, DSR, DCD, RI(+5V 可能)
データビット7, 8
ストップビット1, 2
パリティーNone, Even, Odd
保護機能±15KV 衝撃電気信号から自己保護
フロー制御ハードウェア又はソフトウェアによるRTS/CTS、XON/XOFF制御

ハードウェア

コントローラFT2232H
ボードコネクタDB9 Female

ソフトウェア

OS– Windows 7 以降
– Windows Server 2008 以降
-  Linux
ユーティリティ TestView

動作環境

動作温度0 ~ 50 ℃
保管温度-20 ~ 80 ℃
湿度5~95% 非結露

認証

認証CE, FCC, KC
