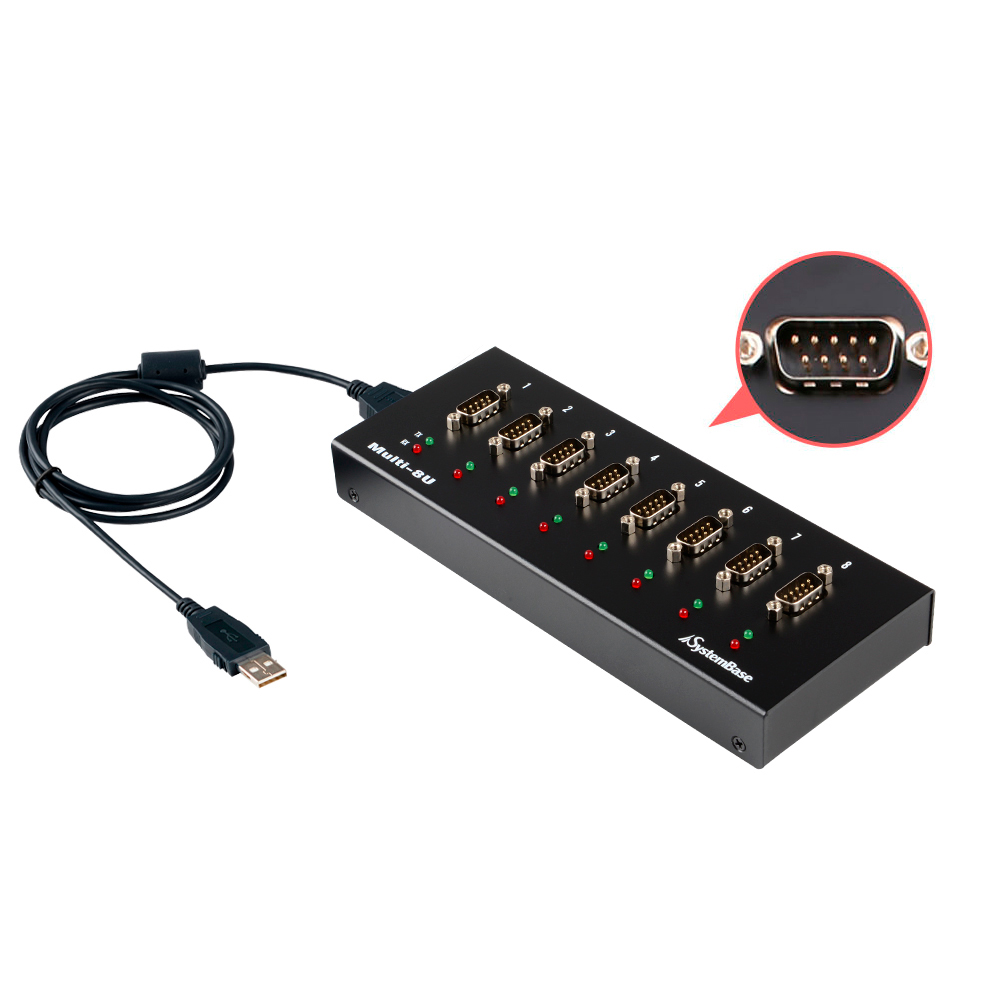

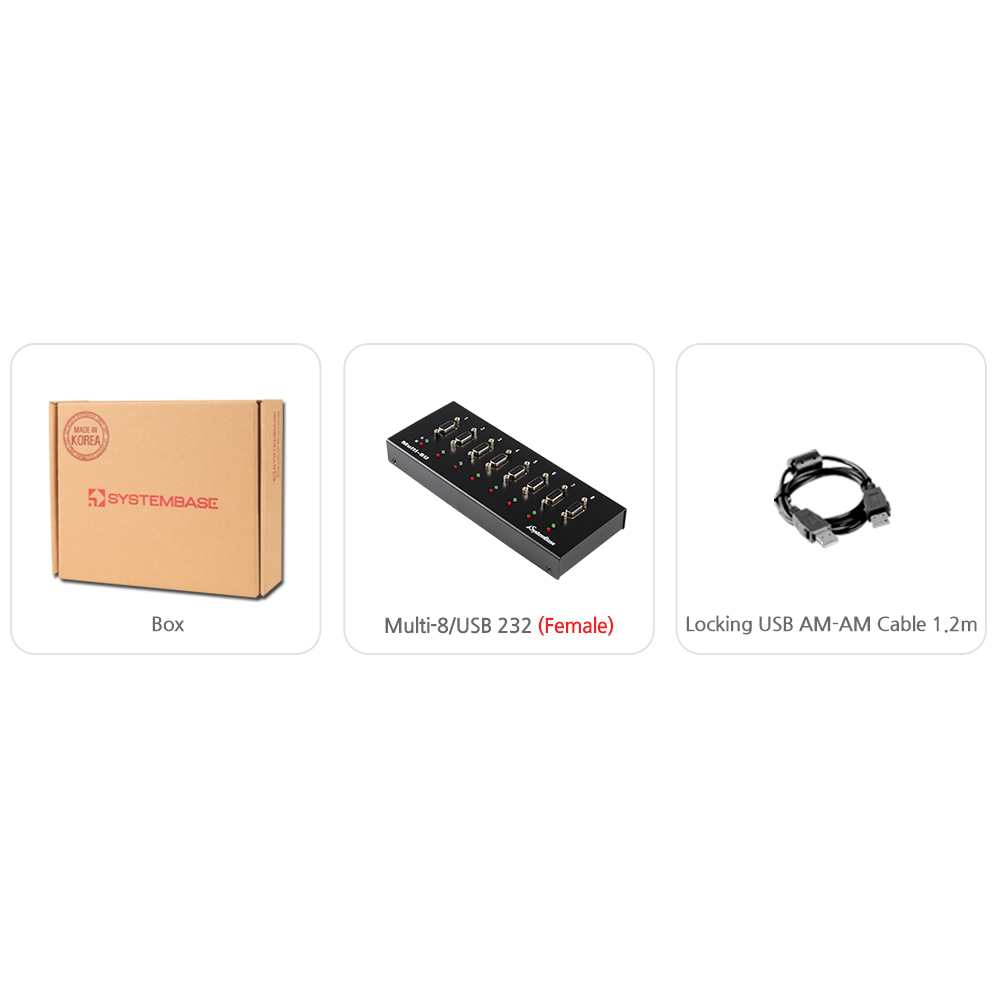

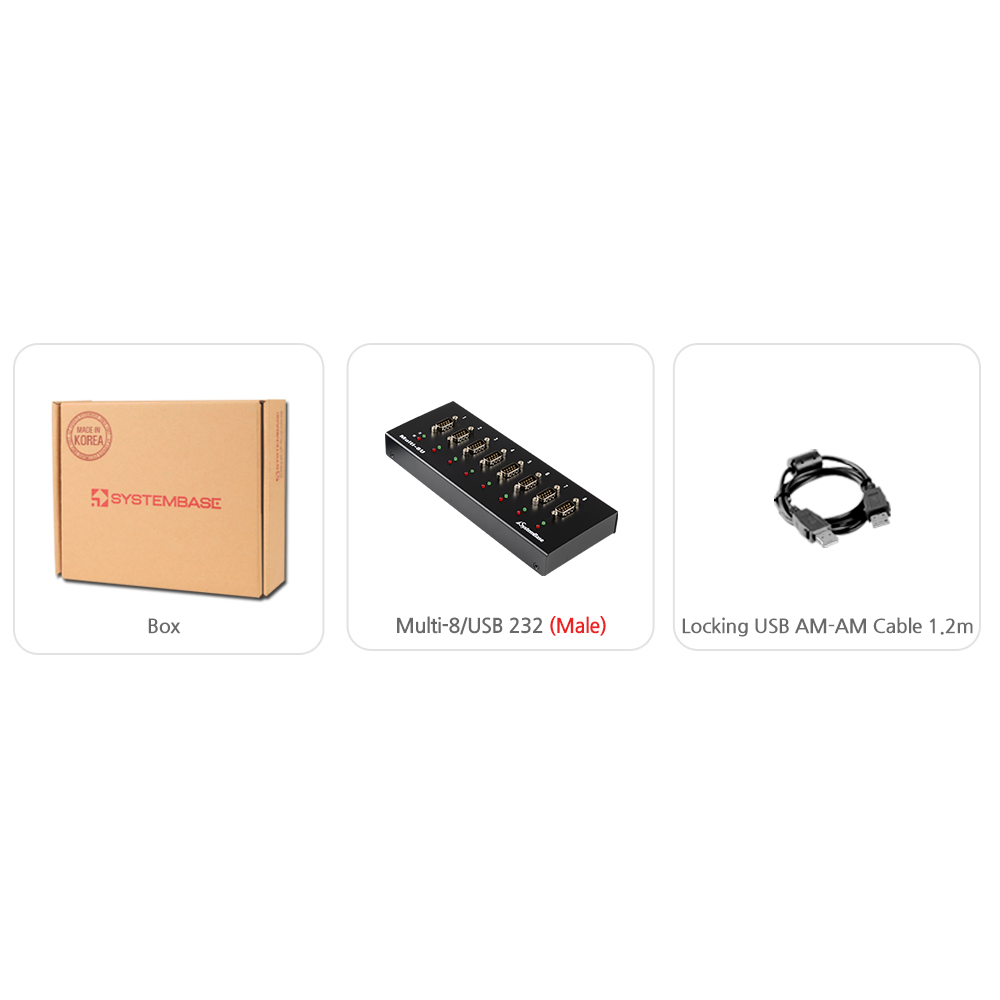

Multi-8U RS232
    – ロッキングラッチ機構つきUSB端子
    – USB用8ポートシリアル通信アダプター
    – USB Rev2.0 High-Speed対応
    – RS232(DB9 Male or Female)シリアルインタフェース
  • Overview
  • Specification
  • Pin Assignment
  • Dimension
  • Download

概要

SystemBase  「Multi-8U RS232」はUSBポートに接続するだけでシリアル通信ポートをPCで利用することができるUSBシリアルコンバーターです。

通信状態を表示するLED、15KVサージ保護を備え、最大921.6Kbpsでのシリアル通信が可能。USB2.0 High-Speed規格でPCと接続されます。RS422 Point to Pointモード/Multi-Dropモード、RS485 Echoモード/Non-Echoモード、終端抵抗のON/OFFを背面のディップスイッチにより切替えが可能です。



9番ピンによる電源供給

ジャンパー設定により、DB9端子の9番ピンを通じてRI信号線のかわりに+5Vを外部へ供給することができます。SystemBaseが世界に先駆けて採用したこの方式を使うことで、バーコードリーダ等への電源供給が容易になりました。電源アダプターを不要にすることでコストを削減し、シンプルな利用環境とメンテナンス性の向上など数々のメリットをもたらします。

バスインターフェイス

仕様USB Specification Rev 2.0, High-Speed

シリアル

インターフェースRS232
通信ポート数8
通信速度最大921.6Kbps
信号線TXD, RXD, GND, RTS, CTS, DTR, DSR, DCD, RI(+5V 可能)
データビット7, 8
ストップビット1, 2
パリティーNone, Even, Odd
フロー制御ハードウェア又はソフトウェアによるRTS/CTS、XON/XOFF制御

ハードウェア

コントローラFT2232H
ボードコネクタDB9 Male / Female

ソフトウェア

OS– Windows 7 以降
– Windows Server 2008 以降
-  Linux
ユーティリティ TestView

動作環境

動作温度0 ~ 50 ℃
保管温度-20 ~ 80 ℃
湿度5~95% 非結露

認証

認証CE, FCC, KC
