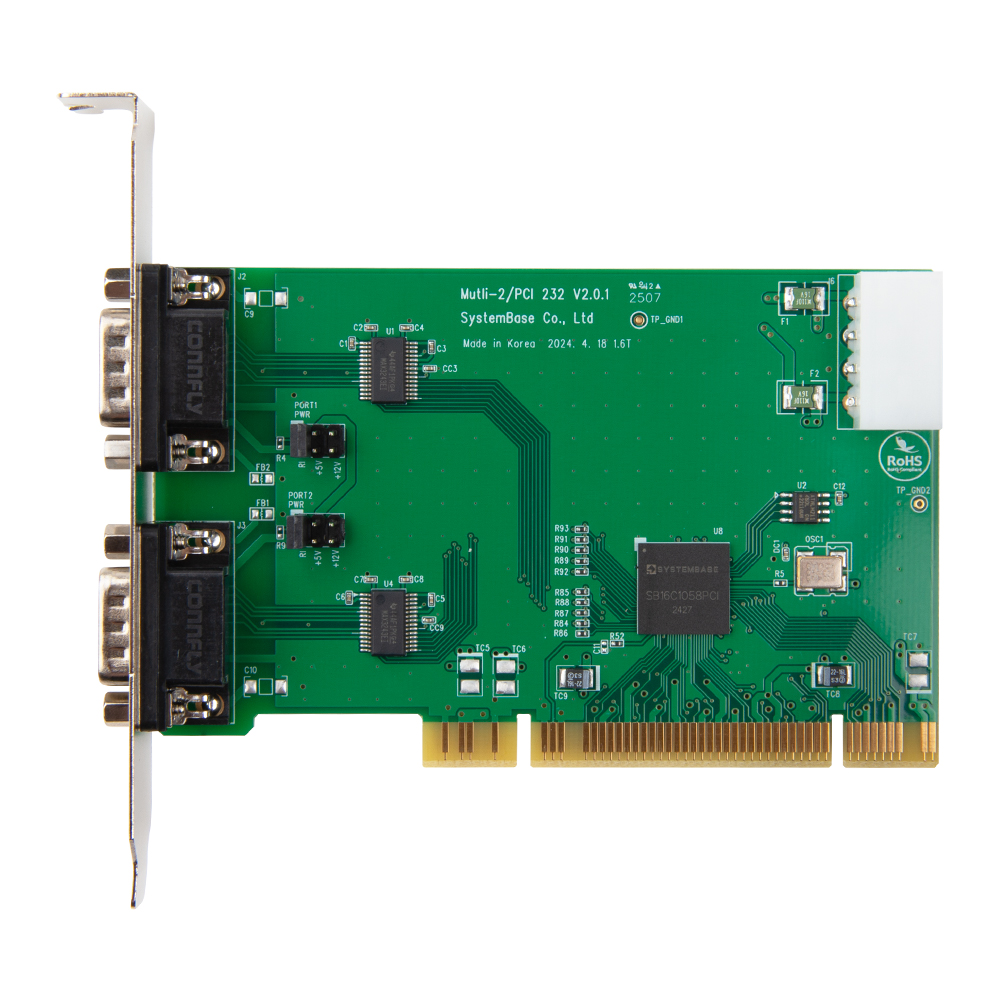

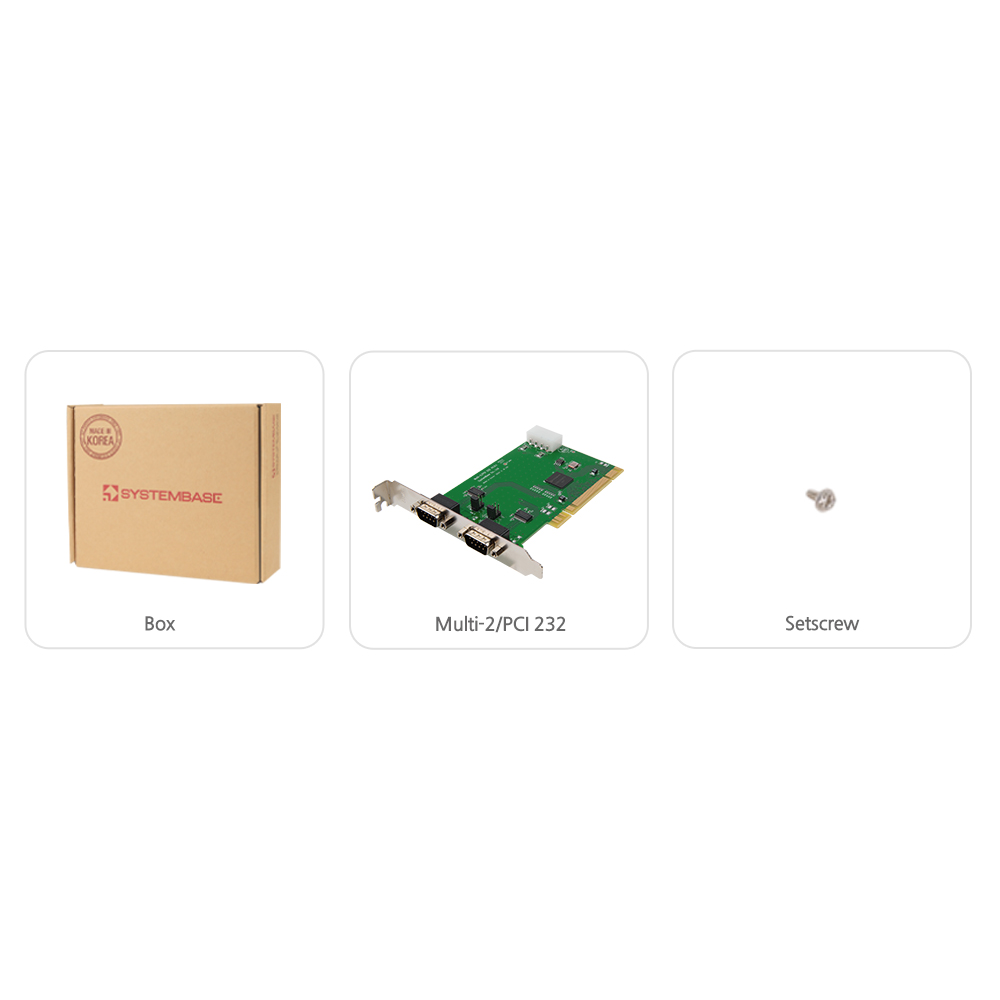

Multi-2/PCI RS232
    – ポートシリアル通信カード
    – PCIとPCI-Xバスに対応
    – RS232シリアルインタフェース
    – 世界最大サイズの256バイト送受信FIFOサイズ
  • Overview
  • Specification
  • Pin Assignment

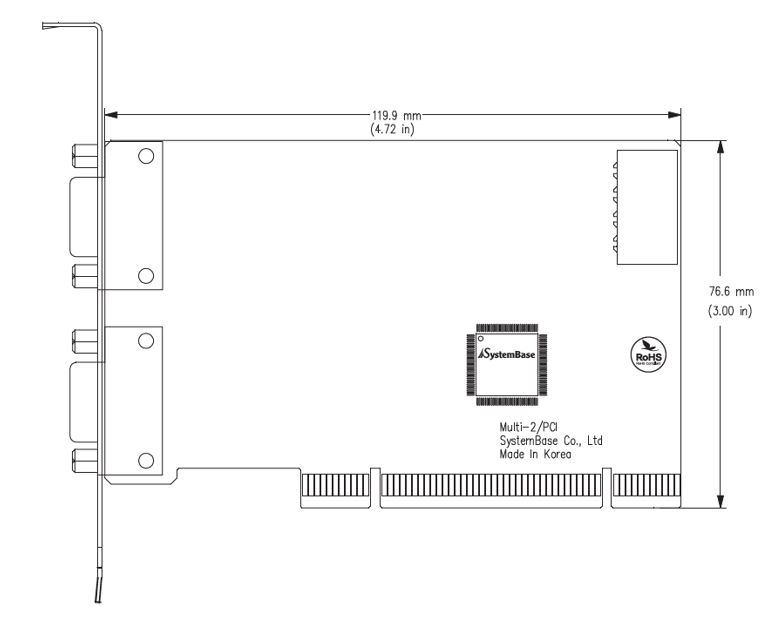

  • Dimension
  • Download

概要

SystemBase「Multi-2/PCI」は、2系統のシリアルポートを備えた2ポートシリアルインターフェースPCIeカードです。
CPU負荷を低減し、921.6Kbpsでもオーバーラン発生を防ぐことで安定したシリアル通信を実現する世界最大の256バイト送受信FIFOを各系統に備えたSystemBase自社製のPCIシリアルコントローラ半導体「SB16C1052PCI」を採用。「SB16C1052PCI」はシリアル通信に必要な諸機能を1チップに集約し、構成部品点数を削減し、高信頼性を実現しています。 Multi-2/PCIは、通信インターフェース別の2つのモデル RS232とRS422/RS485(Combo)を用意しており、FA、OAなど様々な分野で使用されています。



9番ピンによる電源供給

ジャンパー設定により、DB9端子の9番ピンを通じてRI信号線のかわりに+5Vや+12Vを外部へ供給することができます。SystemBaseが世界に先駆けて採用したこの方式を使うことで、バーコードリーダ等への電源供給が容易になりました。電源アダプターを不要にすることでコストを削減し、シンプルな利用環境とメンテナンス性の向上など数々のメリットをもたらします。

バスインターフェイス

仕様PCI Local Bus Specification Rev 2.3

シリアル

インターフェースRS232
通信ポート数2
通信速度最大921.6 Kbps
信号線TXD, RXD, GND, RTS, CTS, DTR, DSR, DCD, RI(+5V 又は+12V 可能)
データビット5, 6, 7, 8
ストップビット1, 2
パリティーNone, Even, Odd
保護機能±15KV衝撃電気信号から独自保護
フロー制御ハードウェア又はソフトウェアによるRTS/CTS、XON/XOFF制御

ハードウェア

PCI バスコントローラSB16C1052PCI
ボードコネクタDB9 Male

ソフトウェア

OS– Windows 7 以降
– Windows Server 2008 以降
– Linux(サポートカーネル資料室マニュアル参照)
ユーティリティTestview

動作環境

動作温度0 ~ 50 ℃
保管温度-20 ~ 80 ℃
湿度5~95% 非結露

認証

認証CE, FCC, KC
