Multi-16H/PCI 232
    – 16ポートピンタイプシリアル通信カード
    – PCIとPCI-Xバスに対応
    – RS232シリアルインタフェース
    – 世界最大サイズの256バイト送受信FIFOサイズ
  • Overview
  • Specification
  • Pin Assignment
  • Dimension
  • Download

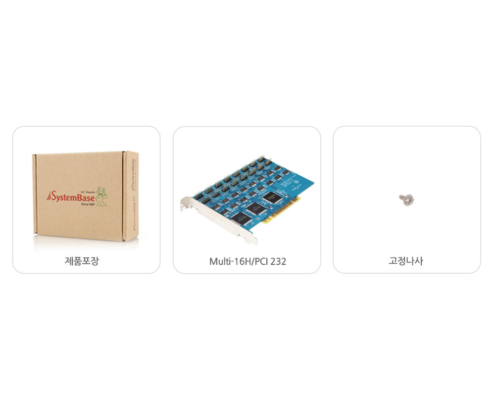

概要

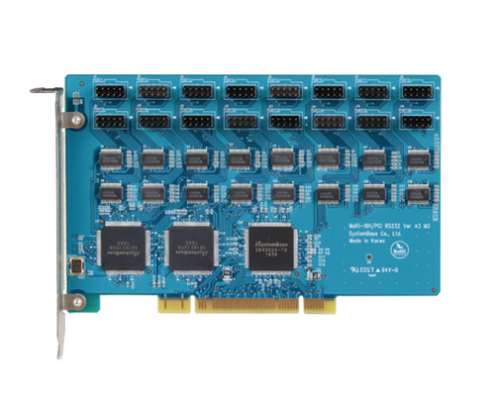

SystemBase 「Multi-16H/PCI 232」は、16ポートシリアルインターフェースPCIカードです。

CPU負荷を低減し、921.6Kbpsでもオーバーラン発生を防ぐことで安定したシリアル通信を実現する世界最大の256バイト送受信FIFOを各系統に備えたSystemBase自社製のPCIシリアルコントローラ半導体「SB16C1058」および「SB4002A」を採用。「SB16C1058」はシリアル通信に必要な諸機能を1チップに集約し、構成部品点数を削減し、高信頼性を実現しています。 「Multi-16H/PCI 232」は、FA、OAなど様々な分野で使用されています。



汎用性に優れる10ピン2.54mmピッチピンヘッダーシリアル端子

通常外部にDsubコネクタを持つシリアルI/Fカードが多い中、「Multi-16H/PCI 232」はPCのマザーボード等に使用される汎用の2.54mmピンヘッダーをシリアル端子に採用。制御機器の開発用途を前提とした本製品は、筐体内部で他のシリアル装置との通信のための配線の利便性を考慮して、汎用のピンヘッダー端子をカード場に配しています。カスタマイズされたケーブルの使用のほか、汎用のDB9 to 10ピンピンヘッダーケーブル等を利用することができます。

バスインターフェイス

仕様PCI Local Bus Specification Rev 2.3

シリアル

インターフェースRS232
通信ポート数16
通信速度最大921.6 Kbps
信号線TXD, RXD, RTS, CTS, DTR, DSR, DCD
データビット5, 6, 7, 8
トップビット1, 2
パリティーNone, Even, Odd
保護機能±15KV衝撃電気信号から独自保護
フロー制御ハードウェア又はソフトウェアによるRTS/CTS、XON/XOFF制御

ハードウェア

PCI バスコントローラSB4002A
UARTコントローラSB16C1058
シリアル端子形状2.54mmピッチ(2x5) 汎用10ピンヘッダー

ソフトウェア

OS– Windows 7 以降
– Windows Server 2008 以降
– Linux(サポートカーネル資料室マニュアル参照)
ユーティリティTestview

動作環境

動作温度-5 ~ 50 ℃
保管温度-20 ~ 60 ℃
湿度20~80% 非結露

認証

認証KC
