概要

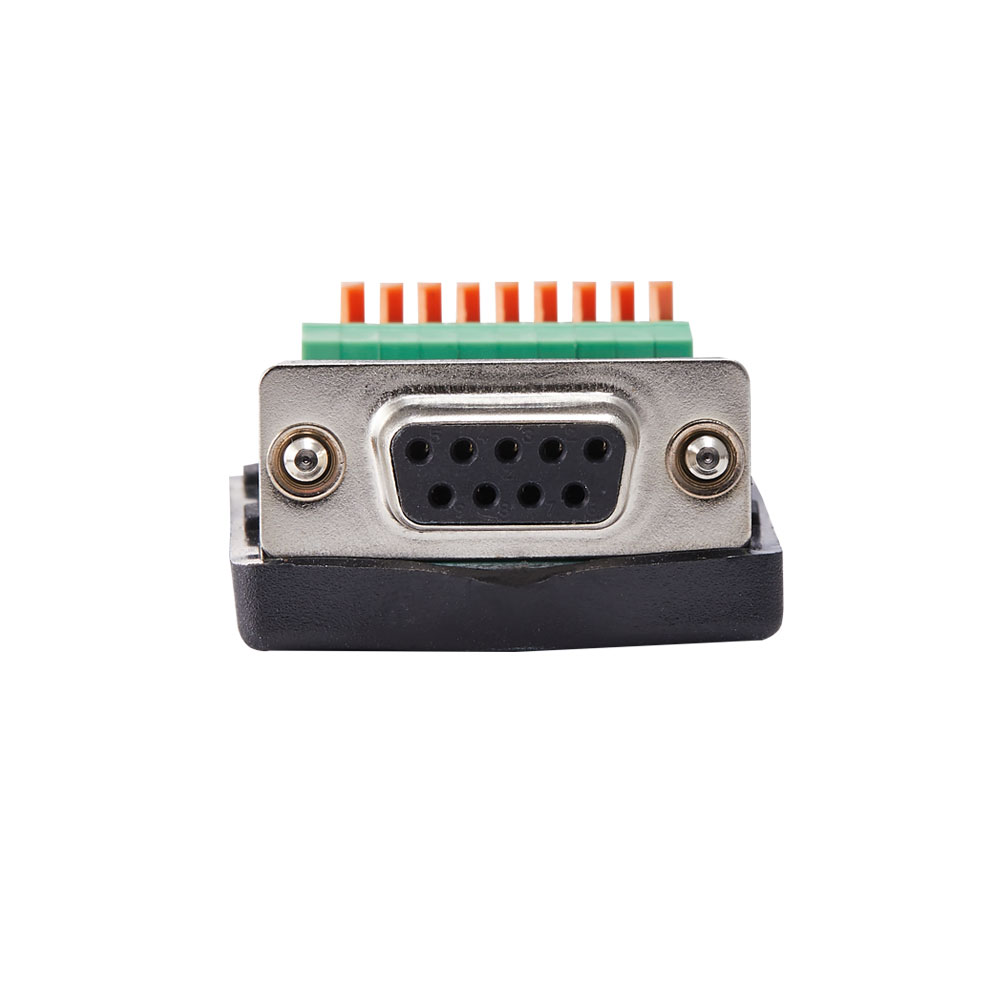

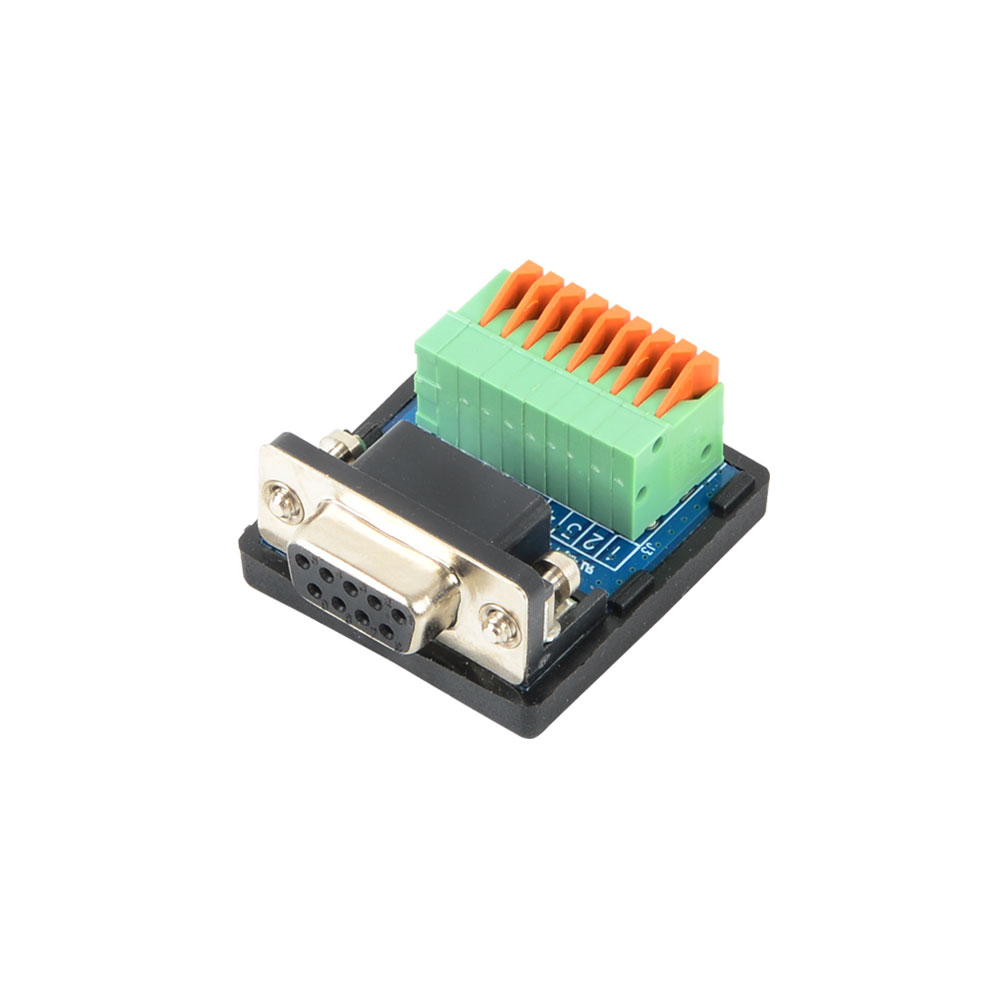

SystemBase「CS-99/F-S」はDB9(メス)コネクタをネジ不要のターミナルブロックに変換するターミナルブロックアダプタタイプのサージプロテクターです。
動作不良や故障の要因となる外部からのノイズやサージに対する保護機能を備え、ターミナルブロック部分はネジ等の工具が不要なワンタッチ固定式で簡単に結線できます。
機器間の接続を便利にするSystemBaseの配線用品
SystemBaseは、ターミナルブロックアダプタ、変換ケーブル、ジェンダーチェンジャーやサージフィルターなど、さまざまな種類や極性のコネクタ間の配線をより便利にするシリアル配線用品を取り揃えています。
保護機能
| ESD | Contact–Min: ±8kV Contact–Max: ±15kV Air–Min: ±15kV Air–Max: ±30kV |
|---|---|
| ピークパルス電流 (tp = 8/20 μs) | 11A |
| ピークパルス電力 (tp = 8/20 μs) | 350W |
| 規格 | IEC 61000-4-2 IEC 61000-4-4 IEC 61000-4-5 |
ハードウェア
| 寸法 | 35 X 42 X 19 mm |
|---|---|
| 重量 | 19g |
| 端子仕様 | DB9 メス ターミナルブロック 9 Pin (ネジ不要・ワンタッチ式) |
| Rated Current | 最大 300mA |
| 推奨ケーブル規格 | ターミナルブロック: 20 ~ 26 AWG |
| 温度条件 | -40 ~ 85℃ |
| 湿度条件 | 5~95% (非結露) |
* 注意 : 5番ピンはシャーシGNDと接続されています
