概要

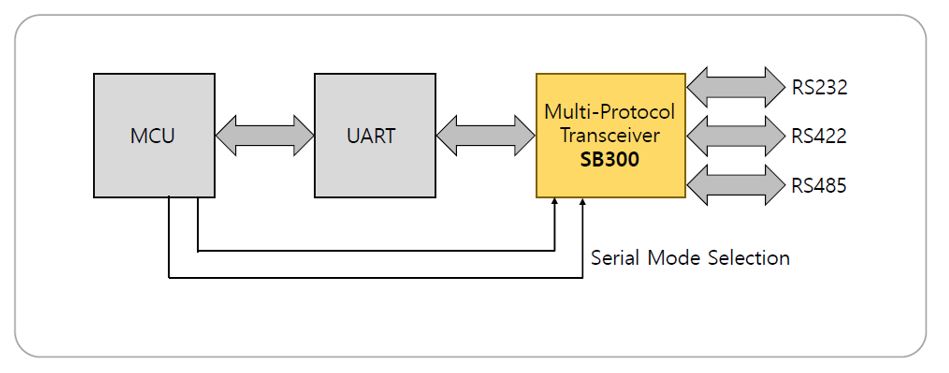

SB300は、RS232、RS422、RS485通信規格をサポートする高性能マルチプロトコルトランシーバで、コンパクトなQFN-40パッケージを特徴としています。SB300は、RS232フル信号（3TX、5RX）を提供し、RS422（フルデュプレックス/4ワイヤ）およびRS485（ハーフデュプレックス/2ワイヤ）で最大10 Mbpsの通信能力を提供します。これらは、RS232通信に加えて、さまざまな分野で広く使用されています。さらに、EMIに敏感な環境での電磁干渉を最小限に抑えるためのスルーレート制限機能をサポートしています。SB300は、RS422/485通信に便利な自動トグル機能を提供し、内部に終端抵抗を組み込んでいるため、外部終端抵抗を接続する手間を軽減します。加えて、RS485データ送信中に送信データをそのまま受信できるエコーモードを搭載しており、テスト目的に役立ちます。
RS232 Interface
– 最大データレート 1Mbps（RS232）
– RS232フルモデム用の3ドライバ、5レシーバ
– 大きな出力スイング（±10V、無負荷、5V
RS422/RS485 Interface
– 最大データレート 10 Mbps（RS485/422）
– RS485（ハーフデュプレックス）/ RS422（フルデュプレックス）用の1ドライバー、1レシーバー
– EMI最小化のためのスルーレート制限機能をサポート
– RS485/422の内部終端抵抗のオン/オフ機能を提供
– RS422/485信号線を制御するためのオートモードとマニュアルモードをサポート
Information
– 3.3Vまたは5Vの単一電源動作
– ESD保護
±8kV HBM（ヒューマンボディモデル）をシリアルインターフェースピンに対して
±2kV HBMをシリアルインターフェースピン以外のすべてのピンに対して
±4kV IEC 61000-4-2（接触および空気ギャップ）をシリアルインターフェースピンに対して

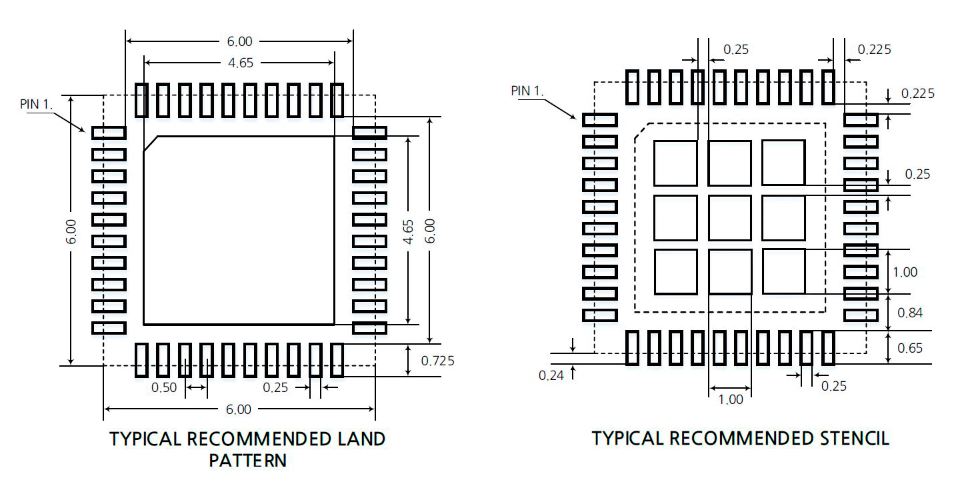

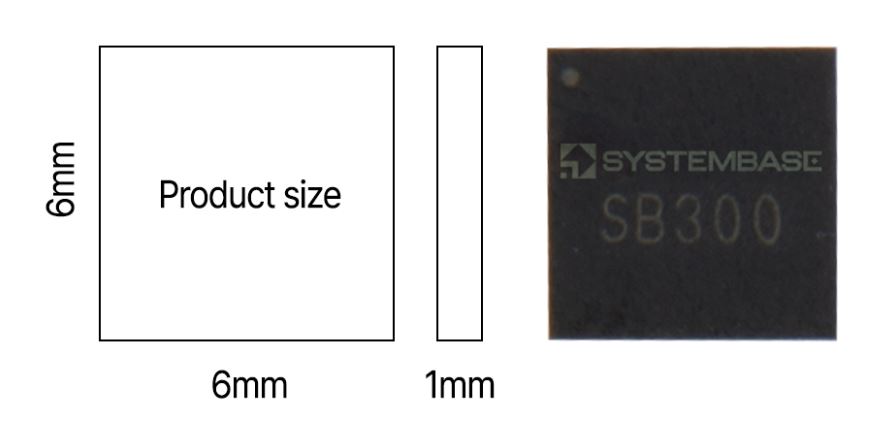

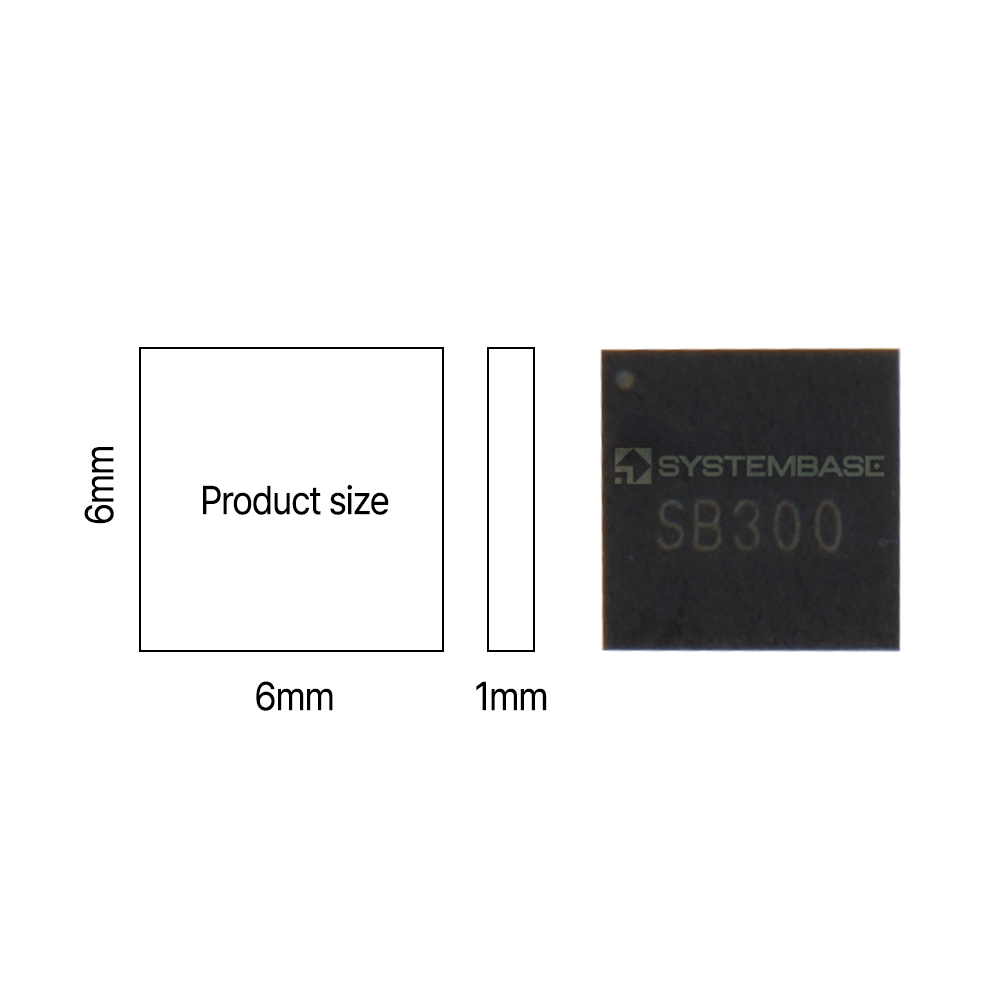

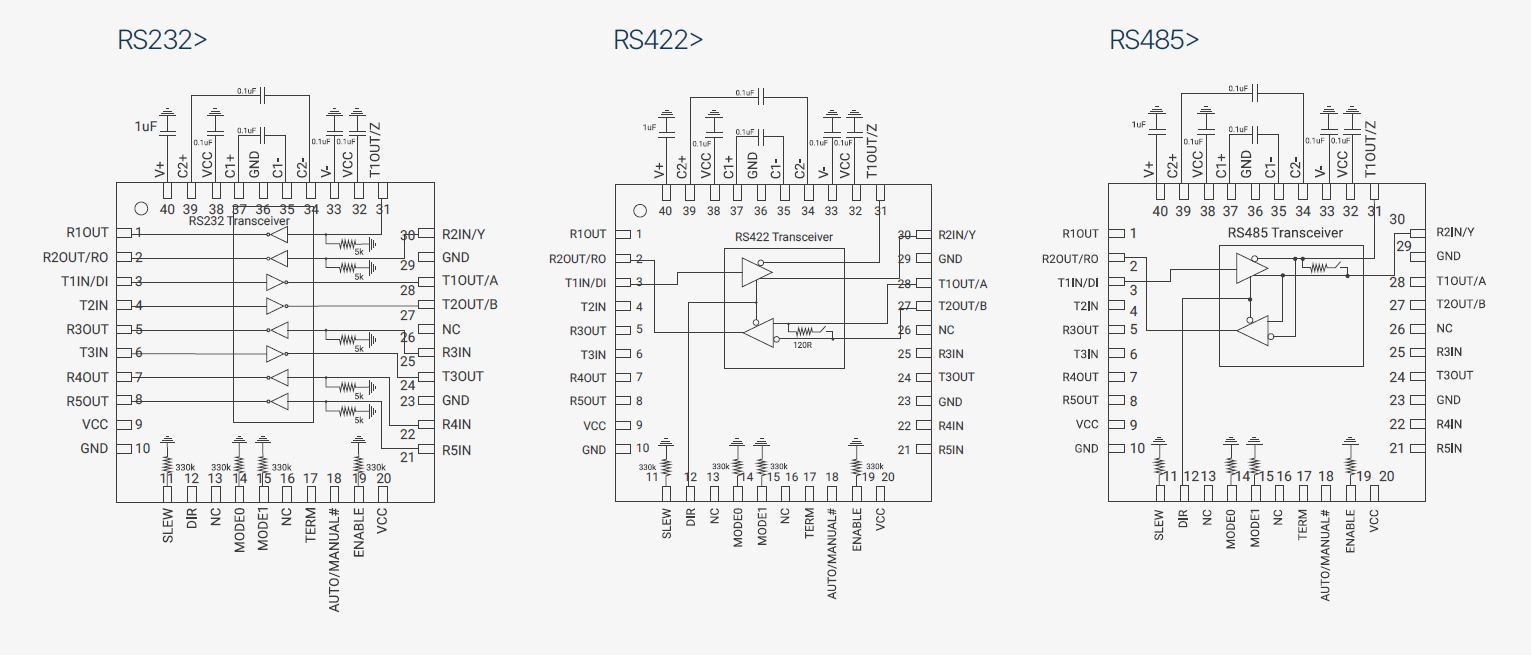

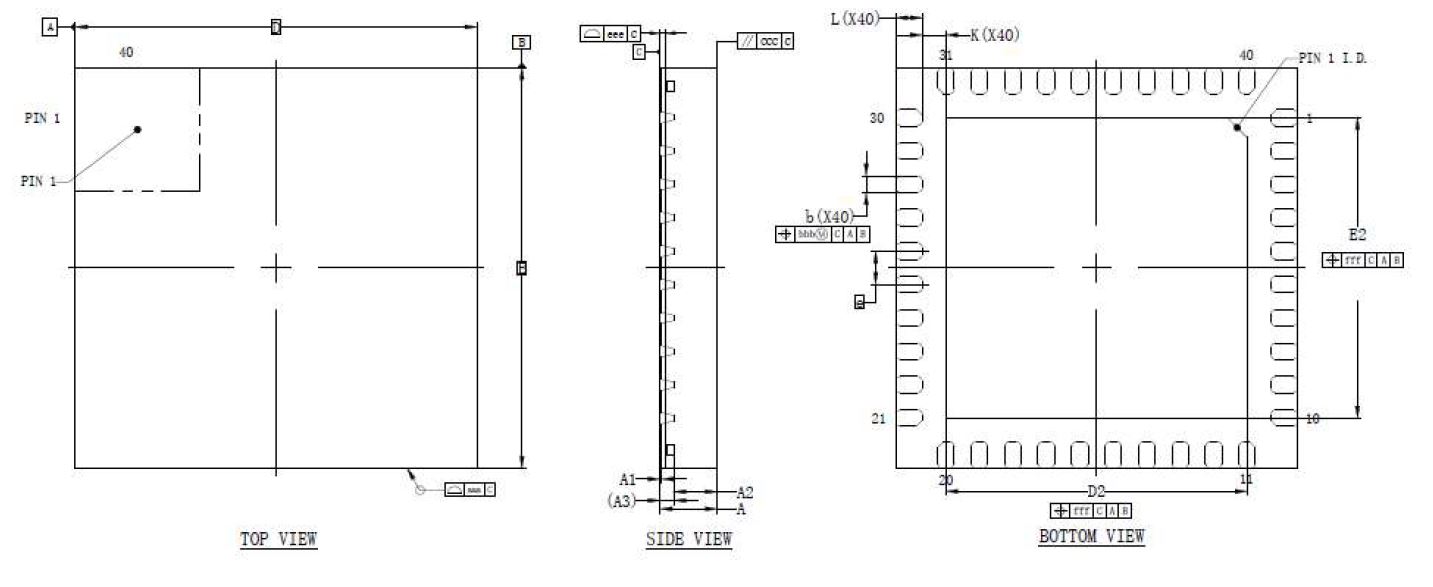

– 6mm x 6mm QFN-40パッケージ（QFN：クワッドフラットノーリード）
– MAXLINEARのSP339Eとピン互換（1:1ピン対ピン）

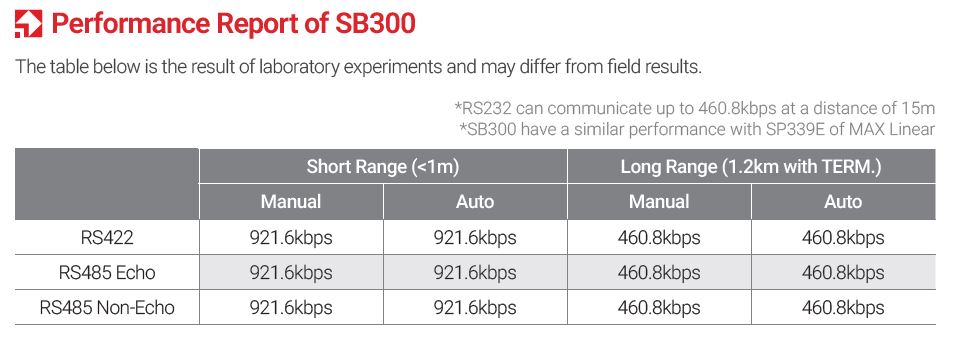

特徴
| 特徴 | – ハードウェア自動入出力トグル機能（オートモード）と、入出力制御信号に応じてトグル可能な手動機能（マニュアルモード）をサポート – 通信速度最大1 Mbps（RS232） – RS232フルモデム信号をサポート（3ドライバ、5レシーバ） – 通信速度最大10 Mbps（RS422/RS485） – RS422（フル）またはRS485（ハーフ）を選択的に利用可能 – EMIを制限するためのスルーレート制御機能をサポート – 内部で切り替え可能な120Ω終端抵抗を装備 – 通信信号ライン用の内蔵ESD保護 – 3.3Vまたは5Vの単一電源動作 – 6mm x 6mm QFN-40パッケージ – 動作温度：-40 ~ 85℃ |
|---|---|
| インターフェース | RS232インターフェース – 最大データレート1Mbps（RS232） – RS232フルモデム用の3ドライバ、5レシーバ – 大きな出力スイング（±10V、無負荷、5V） RS422/RS485インターフェース – 最大データレート10Mbps（RS485/422） – RS485（ハーフ）/422（フル）用の1ドライバ、1レシーバ – EMIを最小限に抑えるためのスルーレート制限機能をサポート – RS485/422の内部終端抵抗のオン/オフ機能 – RS422/485信号ラインを制御するためのオートモードとマニュアルモードをサポート |
| その他の情報 | – 3.3Vまたは5Vの単一電源動作 – ESD保護 ±8kV HBM（ヒューマンボディモデル）をシリアルインターフェースピンに対して ±2kV HBMをシリアルインターフェースピン以外のすべてのピンに対して ±4kV IEC 61000-4-2（接触および空気ギャップ）をシリアルインターフェースピンに対して – 6mm x 6mm QFN-40パッケージ（QFN：クワッドフラットノーリード） – MAXLINEARのSP339Eとピン互換（1:1ピン対ピン） |
| 応用(Application) | – RS232、RS422、およびRS485通信伝送製品の適用 – シリアルカード、LANデバイスサーバー、およびコンバーターに適用 – シリアル通信機器およびシステム – 通信ポート保護（絶縁）のある製品 |
