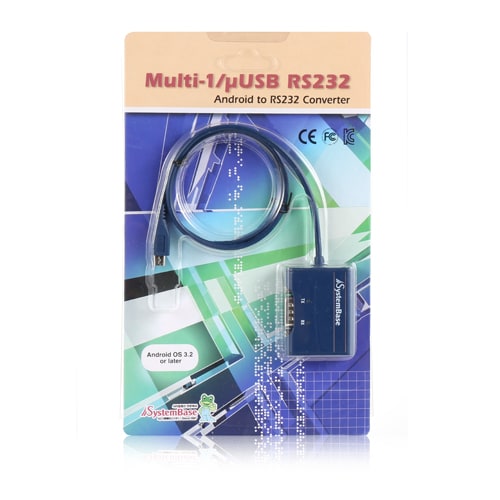

Multi-1/microUSB RS232(スマートフォン用)
    – microUSB用1ポートシリアル通信アダプター
    – USB Rev 2.0 Full-Speed対応
    – RS232(DB9 Male)シリアルインタフェース
    – 最大通信速度 921.6Kbps
  • Overview
  • Specification
  • Pin Assignment
  • Dimension
  • Download

概要

SystemBase 「Multi-1/microUSB」は、PC、スマートフォン、タブレット等のモバイル端末のMicro USB Type-B 2.0ポートを利用してシリアルポートを追加するUSBシリアルコンバーターです。
通信状態を示すLED、15KVサージ保護を備え、最大921.6Kbpsでのシリアル通信が可能。USB2.0 Full-Speed規格でPCやAndoroid OSのモバイル機器に接続できます。Android OSにも対応し、スマートフォンやタブレット端末等のモバイル機器を利用したシリアル通信端子を備えた機器の保守点検等にも便利です。

バスインターフェイス

仕様USB Rev 2.0, Full-Speed (Micro USB Type-B 2.0)

シリアル

インターフェースRS232
通信ポート数1
通信速度最大921.6 Kbps
信号線TXD, RXD, DTR, RTS, CTS, DCD, DSR, GND, RI(+5V 不可)
データビット7, 8
ストップビット1, 2
パリティーNone, Even, Odd
保護機能±15KV 衝撃電気信号から自己保護
フロー制御ハードウェア又はソフトウェアによるRTS/CTS、XON/XOFF制御

ハードウェア

コントローラFT232R
コネクタDB9 Male

ソフトウェア

OS

– Android OS 3.2 以降

– Windows 7 以降, Linux kernel 2.6 以降

動作環境

動作温度0 ~ 50 ℃
保管温度-20 ~ 80 ℃
湿度5~95% 非結露

認証

認証KC
