概要

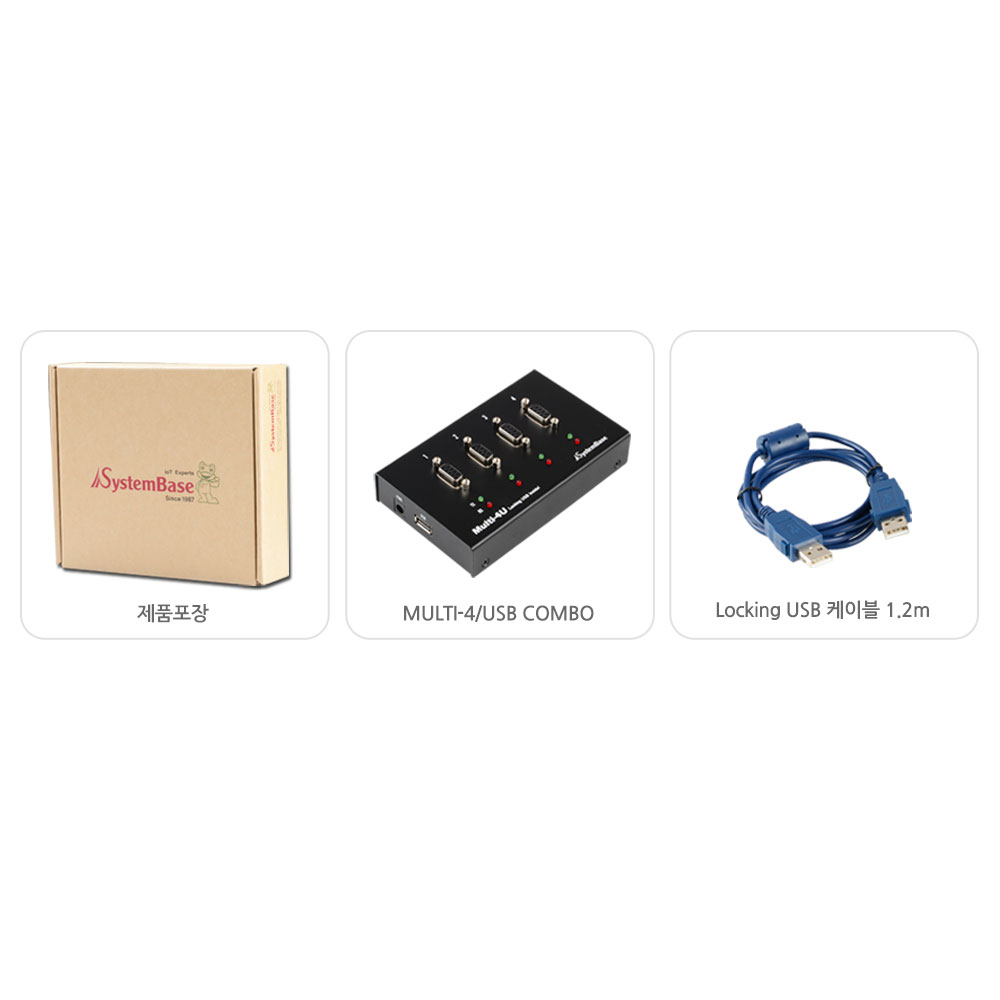

SystemBase 「Multi-4U Combo」は、PCのUSB端子に接続するだけでシリアル通信ポートを4ポート追加できるUSBシリアル通信アダプタです。

USB2.0 High-Speedとシリアル通信速度921.6Kbps対応および15KVサージプロテクター、通信状態を示すLEDを備え、研究開発からOA、FAなどさまざまな分野に適合する汎用USBシリアルアダプタです。
裏面のディップスイッチによりRS422 Point to PointモードとMulti-DropモードをRS485 EchoモードとNon-Echoモードを簡単に切替えられるほか、通信線の状況に合わせてターミナル抵抗もON/OFFできます。

9番ピンによる電源供給

ジャンパー設定により、DB9端子の9番ピンを通じてRI信号線のかわりに+5Vを外部へ供給することができます。SystemBaseが世界に先駆けて採用したこの方式を使うことで、バーコードリーダ等への電源供給が容易になりました。電源アダプターを不要にすることでコストを削減し、シンプルな利用環境とメンテナンス性の向上など数々のメリットをもたらします。

オートトグリングの利便性

Multi-4U ComboはRS422/RS485通信のためのオートトグリング機能を提供します。 この機能はRS422のマルチドロップ網が構成されたり、RS485網で出力信号同士の衝突を防ぐ役割をします。 この機能がハードウェアまたはソフトウェア的に提供されるため、簡単にセットアップ画面でセットするだけで便利な機能です。

スルーレート制限機能

RS422/RS485通信時に電磁波放出を抑制するスルーレート制限機能を備えています。 データ通信時に発生するノイズにより、医療機器等の誤作動が生じたり、ピン配置図や通信データが誤って伝達される場合があります。 こうしたノイズの悪影響を低減することができるのがスルーレート制限機能です。 有効時は最高通信速度は250Kbpsに制限されます。 このような機能は病院、研究室など電磁波に敏感な環境で主に使われます。
