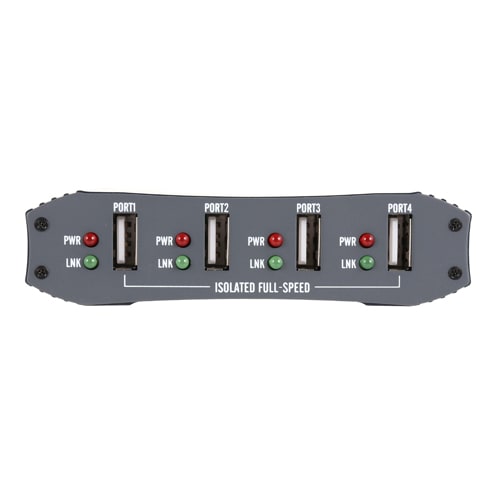

SystemBase「uGate-401F」はUSB2.0 Full-Speed 12Mbpsに対応した産業用4ポートUSBハブです。
産業現場での使用を前提とした-40~85℃の環境動作温度、±8KV ESD Level4等級の保護回路を備え、過酷な環境下で安定して運用できる堅牢な設計。4つのUSBダウンストリームポートは±5KVのデジタルアイソレーションによる保護で、落雷等による災害から他のUSBポートはもちろんUSBアップストリームポートに接続された機器も保護します。外部電源利用時に各USBダウンストリームポートごと最大500mAの電源を確保し、消費電力の大きいUSB機器の使用に対応します。 外部電源はDC12~48Vの広い電圧に対応し、パワージャックのほか、ターミナルブロックからの電源供給により、電源の二重化が可能です。2系統の両方の電源に接続することで、1つの電源が故障してももう1つの電源で動作を継続できます。
uGate-401Fは±5KVデジタルアイソレーションに対応します。 デジタルアイソレーションは従来のオプトアイソレーションに代わる技術で、最大±5KVアイソレーション等級と±10KVまでのサージから保護でき、産業用機器として優れた安定性を提供します。 特に、OptoアイソレーションはLED基盤の技術が持っている限界性によって入力電流、温度、寿命によって出力が一定でなかった問題点を持っていますが、デジタルアイソレーションはこの全てを解決し、ノイズの多い環境でより安定した動作を保障します。
過酷な産業環境での利用を前提とした高信頼設計により、温度および湿度が繰り返し変化される環境試験方法「IEC60068-2-33」およびと「IEC60068-2-30」の各環境試験に通過。厳冬期から酷暑、高温多湿までの屋内外の環境条件を再現した同テストの通過により環境温度-40℃〜85℃の条件での安定動作を証明しています。
サージはほとんど電源ケーブルを通じて入り、電流や電圧が急激に増加する電気的な衝撃波のことです。 小さなサージが頻繁に発生すると部品を劣化破壊させ、強いサージは回路を回生不能状態にしてしまいます。 サージはほとんど落雷によって発生し、電気的開閉器の起動によっても発生します。 サージの発生を根本的に防ぐことができないため、被害を減らすための対策が必要です。 uGate-401Fは内部に10/1000波形の400Wサージ衝撃波に対する保護回路を内蔵し、内外装置を保護します。
人やその他のESD発生源との接触によって静電気が放電する場合、この放電された静電気によって電子部品が劣化したり破壊されます。 ESDによる破壊を防ぐため、産業現場の環境や作業者による防止策が多様に提供されていますが、uGate-401FはESD対策としてIEC61000-4-2(ESD Level4 Protection)によるContact ±4KV、Air ±8KV ESD保護機能が内蔵されています。
仕様 | USB Specification Rev 2.0, Full-Speed |
---|
Upstream | USB Type B Female connector 1 ポート |
---|---|
Downstream | USB Type A Female connector 4 ポート |
通信速度 | 最大12Mbps |
保護機能 | – Contact ±4KV, Air ±8KV ESDから独自保護 – 各USBダウンストリームポートに±5KVデジタルアイソレーションで独自保護 |
入力電圧 | 12 ~ 48VDC |
---|---|
消費電力 | 3A @ 12VDC |
寸法 | 91 x 101.23 x 26.71 mm |
---|---|
重量 | 211g (包装及びその他の付属品を除く) |
動作温度 | -40~85℃ |
---|---|
保管温度 | -40~85℃ |
湿度 | 5~95% 非結露 |
認証 | CE, FCC, KC |
---|
